Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)
Настройка слоя
DXF-файлы, как правило, содержат, несколько слоев (уровней), с
помощью которых программист может создать свой чертеж. С
помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
При выборе контура, чтобы не допустить отображения на дисплее
большого количества лишней информации, можно выключить все
избыточные слои, содержащиеся в DXF-файле.

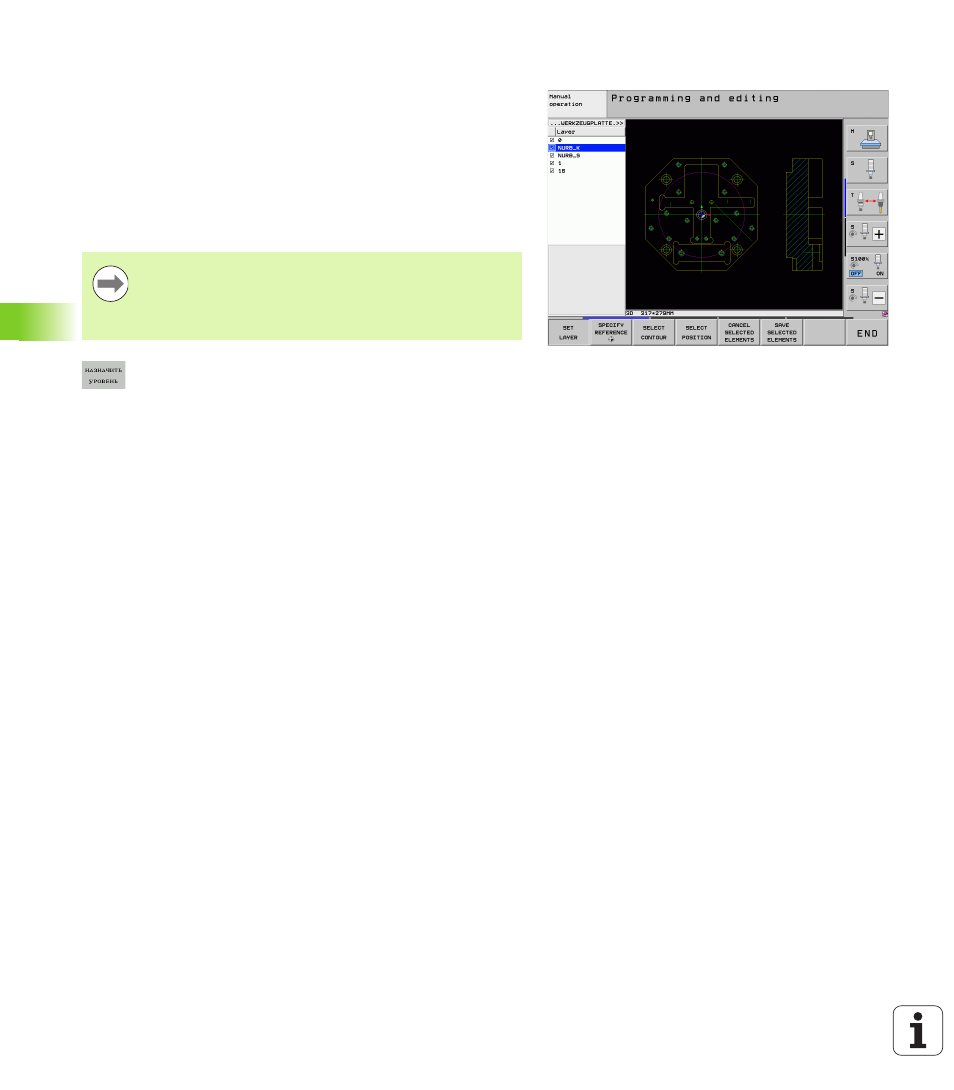

Выберите режим для настройки слоя, если он еще
не активен: система ЧПУ отображает в левом окне
все слои, содержащиеся в активном DXF-файле
Чтобы скрыть слой: выберите желаемый слой
левой кнопкой мыши и выключите его щелчком на
контрольной графе
Чтобы отобразить слой: выберите желаемый слой
левой кнопкой мыши и включите его снова
щелчком на контрольной графе
DXF-файл, предназначенный для обработки, должен
содержать не менее одного слоя.
Контур можно выбрать даже в том случае, если
программист сохранил его в памяти в разных слоях.
