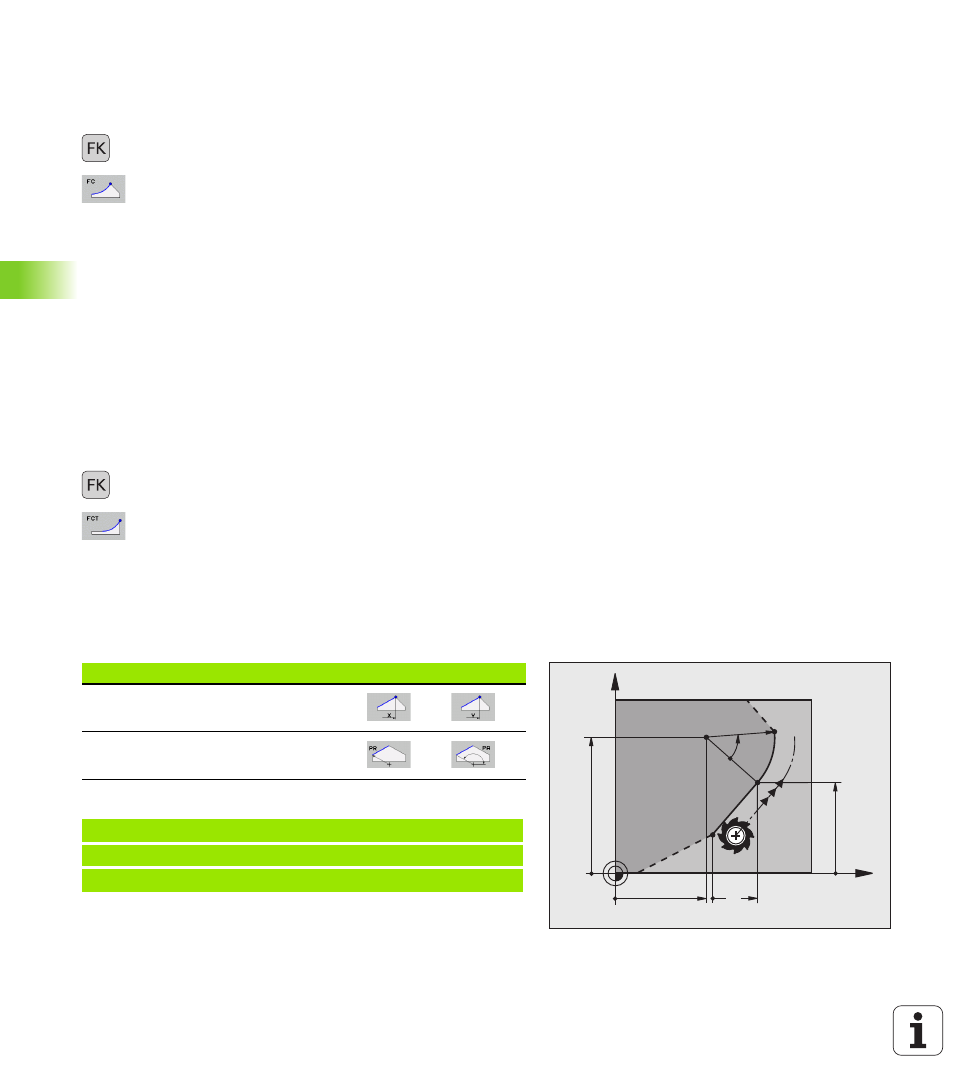

272 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
Программирование круговых перемещений в
режиме FK-программирования
Круговая траектория без плавного перехода
 Отображение клавиш Softkey для FK-
программирования: нажмите кнопку FK
 Начало диалога для FK-программирования дуги
окружности: нажмите клавишу Softkey FC; ЧПУ
отобразит клавиши Softkey для прямого ввода
данных для круговой траектории или данных для
центра окружности.
 При помощи клавиш Softkey введите все
известные данные в кадр: FK-графика отображает
запрограммированный контур красным цветом до
тех пор, пока не будет введено достаточно
данных. Если возможно несколько решений, то
графика отображает их зеленым цветом (смотри
„Графика при FK-программировании”,
страница 267)
Круговая траектория с плавным переходом
Если круговая траектория примыкает к другому элементу контура
по касательной, начните диалог нажатием клавиши Softkey FCT:
 Отображение клавиш Softkey для FK-
программирования: нажмите кнопку FK
 Начало диалога: нажмите клавишу Softkey FCT
 При помощи клавиш Softkey введите в кадр все
известные данные
Возможности ввода
Координаты конечных точек
Примеры NC-кадров
X
Y
20
30
10
20
R15
30°
Известные данные Softkey
Декартовы координаты X и Y
Полярные координаты относительно
FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
