HEIDENHAIN iTNC 530 221
5.3
Коррекция
инстр
умента
5.3 Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на значение
радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только в плоскости обработки. Система ЧПУ учитывает при этом
до пяти осей, включая оси вращения.

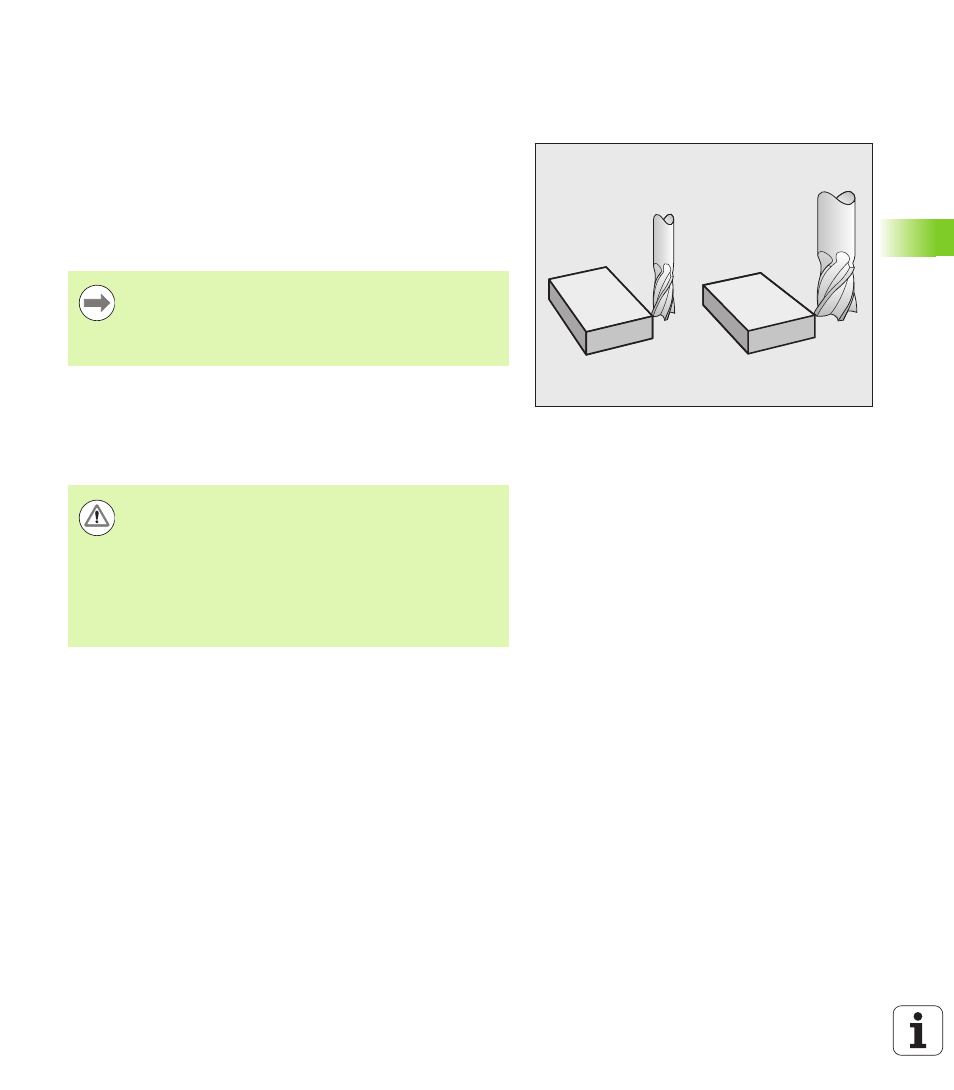

Коррекция на длину инструмента
Коррекция на длину инструмента начинает действовать сразу
после вызова инструмента и перемещения по оси шпинделя. Она
отменяется, как только вызывается инструмент длиной L=0.
При поправке на длину учитываются как дельта-значения из
TOOL CALL-кадра, так и дельта-значения из таблицы
инструмента.
Величина коррекции = L + DL
TOOL CALL
+ DL
TAB
, где
Если CAM-система составляет кадры программы с
векторами нормали поверхности, то система ЧПУ
может выполнить трехмерную коррекцию
инструмента, смотри „Трехмерная коррекция
инструмента (ПО-опция 2)”, страница 546.
Внимание, опасность столкновения!
Если отменить поправку на длину с положительным
значением через TOOL CALL 0, сократится
расстояние между инструментом и заготовкой.
После вызова инструмента с помощью TOOL CALL
запрограммированный путь инструмента по оси
шпинделя изменяется на разность длины между
старым и новым инструментом.
L: Длина инструмента L из TOOL DEF-кадра или
таблицы инструментов
DL
TOOL CALL
: Припуск DL для длины из TOOL CALL 0-кадра
(не учитывается при индикации положения)
DL
TAB
: Припуск DL на длину из таблицы
инструментов
