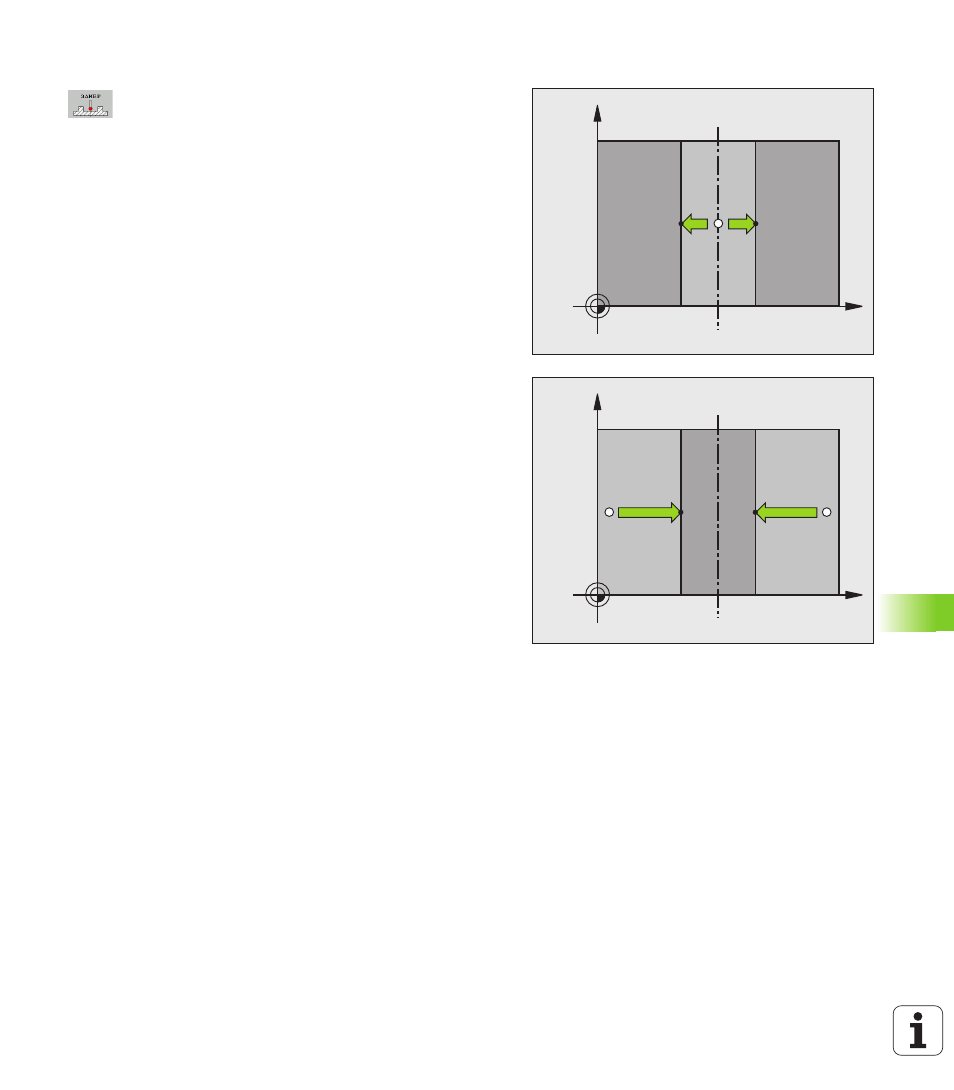

Средняя ось в качестве точки привязки
Выберите функцию измерения нажатием Softkey
ОЩУПЫВАНИЕ
Установите измерительный щуп вблизи первой
точки ощупывания
Выберите направление ощупывания с помощью
Softkey
Ощупывание: нажмите кнопку NC-старт
Установите измерительный щуп вблизи второй
точки ощупывания
Ощупывание: нажмите кнопку NC-старт
Точка привязки: введите координаты точки
привязки в окне меню, назначьте ее с помощью
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значение в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 612, или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу точки привязки”,
страница 613, или смотри „Сохранение значений
измерения в таблице точки привязки паллеты”,
Завершение функции ощупывания: нажмите
кнопку END
X
Y
X+
X
X
Y
X
X+
