6.6 Движение по траектории –
программирование
свободного контура FK
Основные положения
Чертежи заготовок, не соответствующие NC-стандарту, часто
содержат координаты, которые невозможно ввести при помощи
серых диалоговых клавиш. Так, например,
 известные координаты могут находиться на элементе контура
или вблизи него,
 данные о координатах относятся к другому элементу контура,
или
 данные о направлении и данные прохода контура известны.
Такие данные программируются непосредственно с помощью FК-
программирования. Система ЧПУ рассчитывает контур на
основании известных данных о координатах и поддерживает
диалог программирования с помощью интерактивной FK-графики.

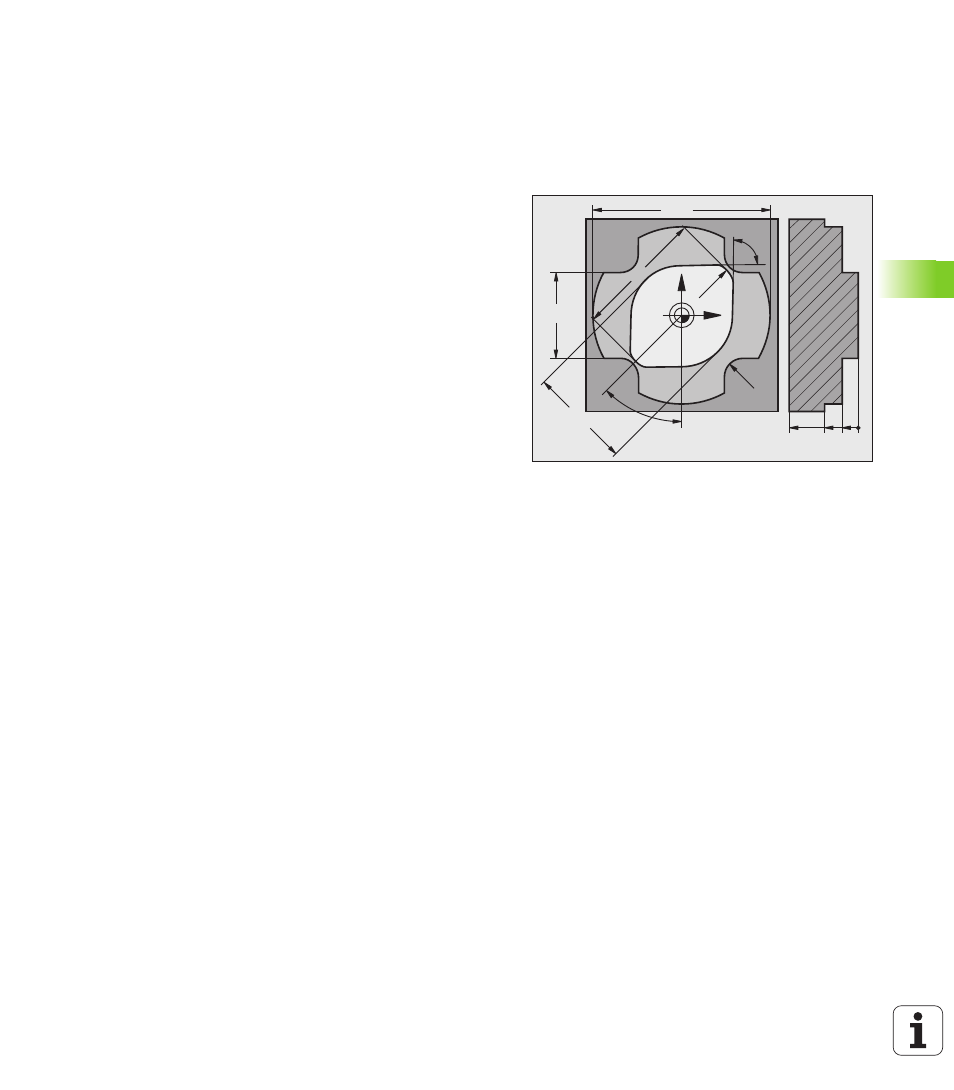

На рисунке справа вверху отображены размеры, которые проще
всего ввести путем FK-программирования.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
