288 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

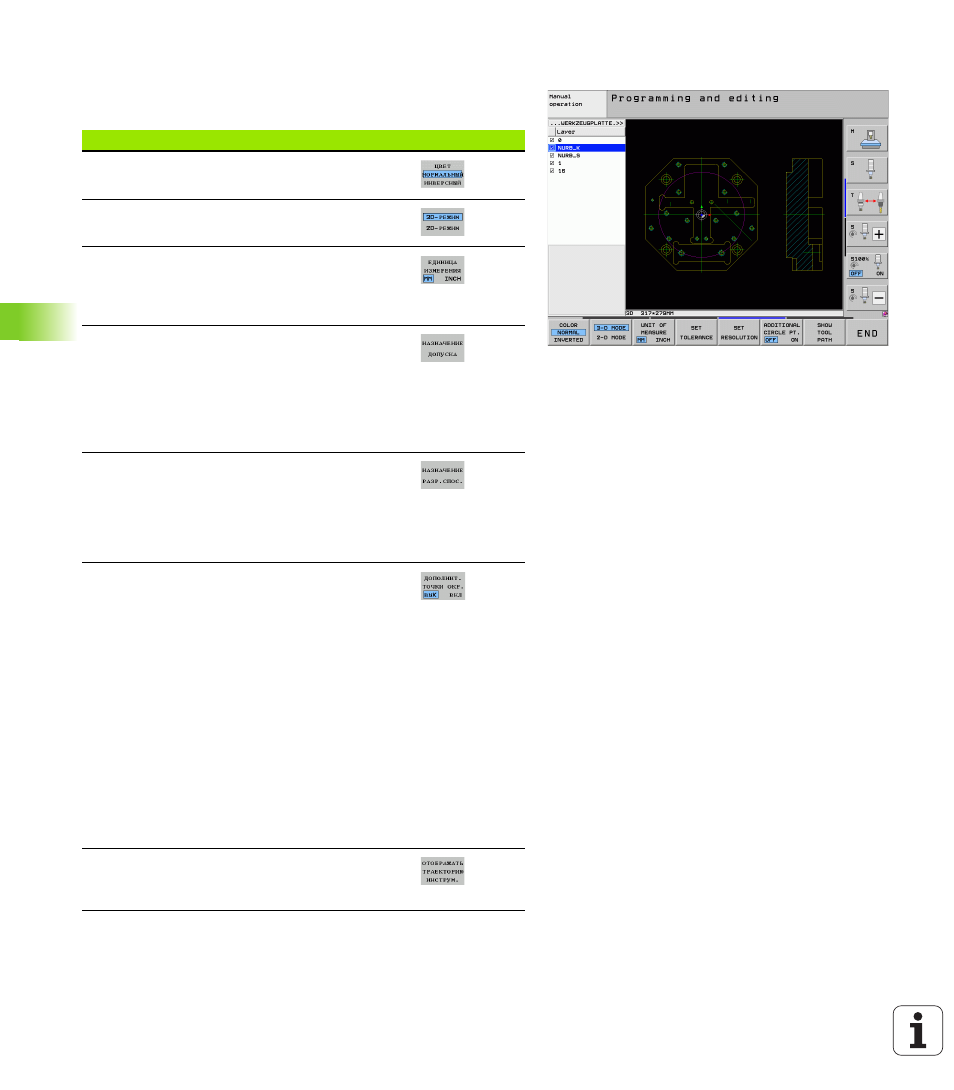

Базовые настройки
На третьей панели Softkey доступны различные возможности
настройки:
Настройка Softkey
ЦВЕТ НОРМАЛЬНЫЙ/ИНВЕРСНЫЙ:
переключение цветовой схемы
3D-РЕЖИМ/2D-РЕЖИМ: переключение
между 2D- и 3D-режимами
ЕДИНИЦА ИЗМЕРЕНИЯ ММ/ДЮЙМЫ:
задайте единицы измерения для файла DXF.
В этих единицах измерения система ЧПУ
выдает также программу контура
Настройка допуска: допуском определяется
расстояние, на котором должны находиться
друг от друга соседние элементы контура. С
помощью допуска можно компенсировать
неточности, возникшие при создании чертежа.
Базовая настройка зависит от расширения
полного DXF-файла
Разрешением определяется, сколько
разрядов после запятой должно быть в
программе контура, составляемой системой
ЧПУ. Базовая настройка: 4 разряда после
запятой (соответствует разрешению 0,1 мкм
при активной единице измерения ММ)
С помощью этого режима определяется,
должна ли система ЧПУ при выборе позиций
обработки непосредственно назначать
щелчком мыши центр окружности (ВЫКЛ) или
вначале показывать дополнительные точки
окружности.
 ВЫКЛ
Дополнительные точки окружности не
отображаются, назначить центр
окружности непосредственно щелчком на
окружности или сегменте окружности
 ВКЛ
Дополнительные точки окружности
показываются, назначить желаемую
точку окружности повторным щелчком
мыши
Режим ввода точек: определите, должна ли
система ЧПУ при выборе позиций обработки
отображать путь перемещения инструмента.
