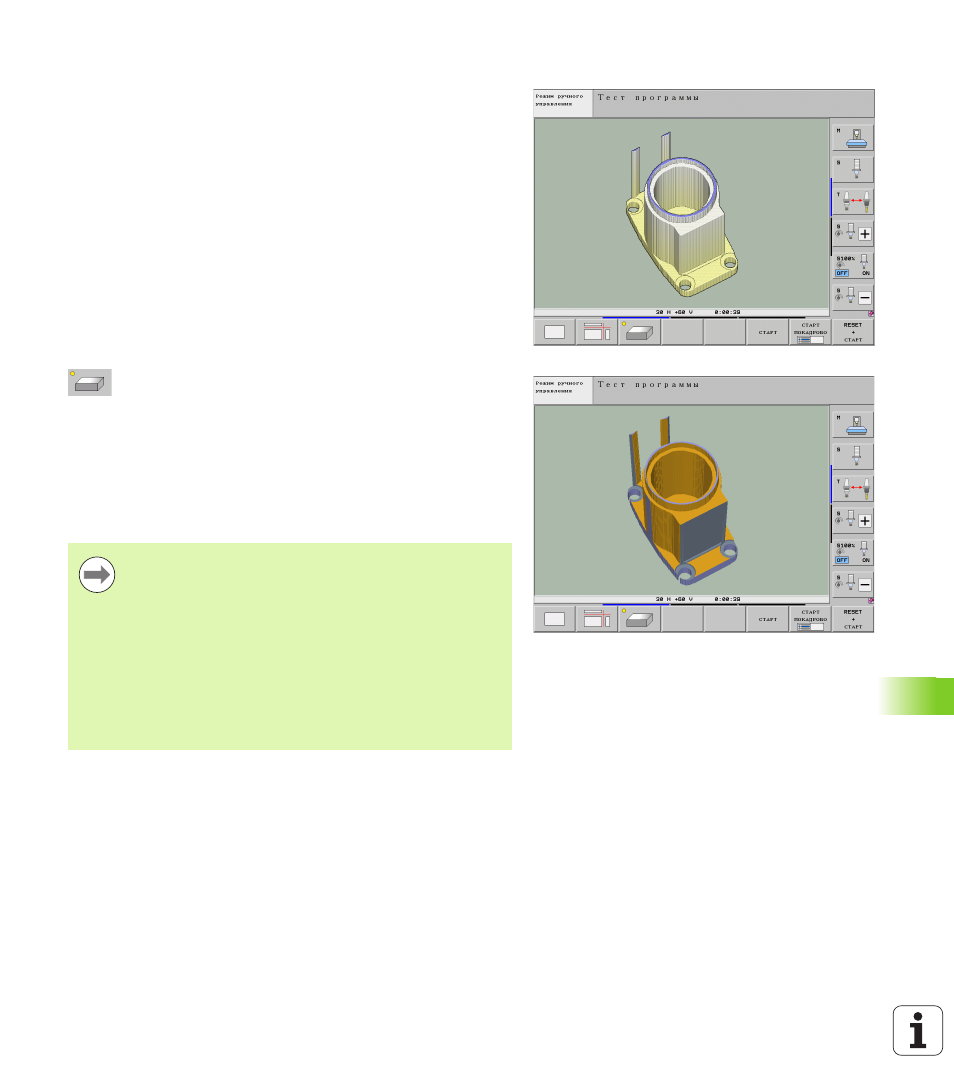

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве. Если у
оператора имеется соответствующее аппаратное обеспечение,
ЧПУ также отображает с помощью трехмерной графики с высоким
разрешением обработку на наклонной плоскости обработки и
многоосевую обработку.
Трехмерное изображение можно вращать вокруг вертикальной
оси и поворачивать вокруг горизонтальной оси, используя
клавиши Softkey. Если к ЧПУ подключена мышь, эту функцию
также можно выполнять, удерживая нажатой правую кнопку
мыши.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать функцию
увеличения фрагмента, смотри „Увеличение фрагмента”,
страница 658.
 Выберите трехмерное изображение нажатием
клавиши Softkey. Двойным нажатием клавиш
Softkey оператор переключается на трехмерную
графику высокого разрешения. Переключение
возможно только в том случае, если
моделирование уже завершено. Графика с
высоким разрешением более детально
отображает поверхность обрабатываемой
заготовки.
Скорость построения трехмерной графики зависит от
длины режущих кромок (столбец LCUTS в таблице
инструмента). Если LCUTS определен равным 0
(базовая настройка), то в процессе моделирования
длина кромок рассчитывается как бесконечная, что
приводит к большой продолжительности вычислений.
Если оператору не требуется определять LCUTS, для
машинного параметра 7312 можно установить
значение в диапазоне между 5 и 10. Так ЧПУ
внутренне ограничивает длину кромок до значения,
получаемого при умножении MP7312 на диаметр
инструмента.
