248 Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

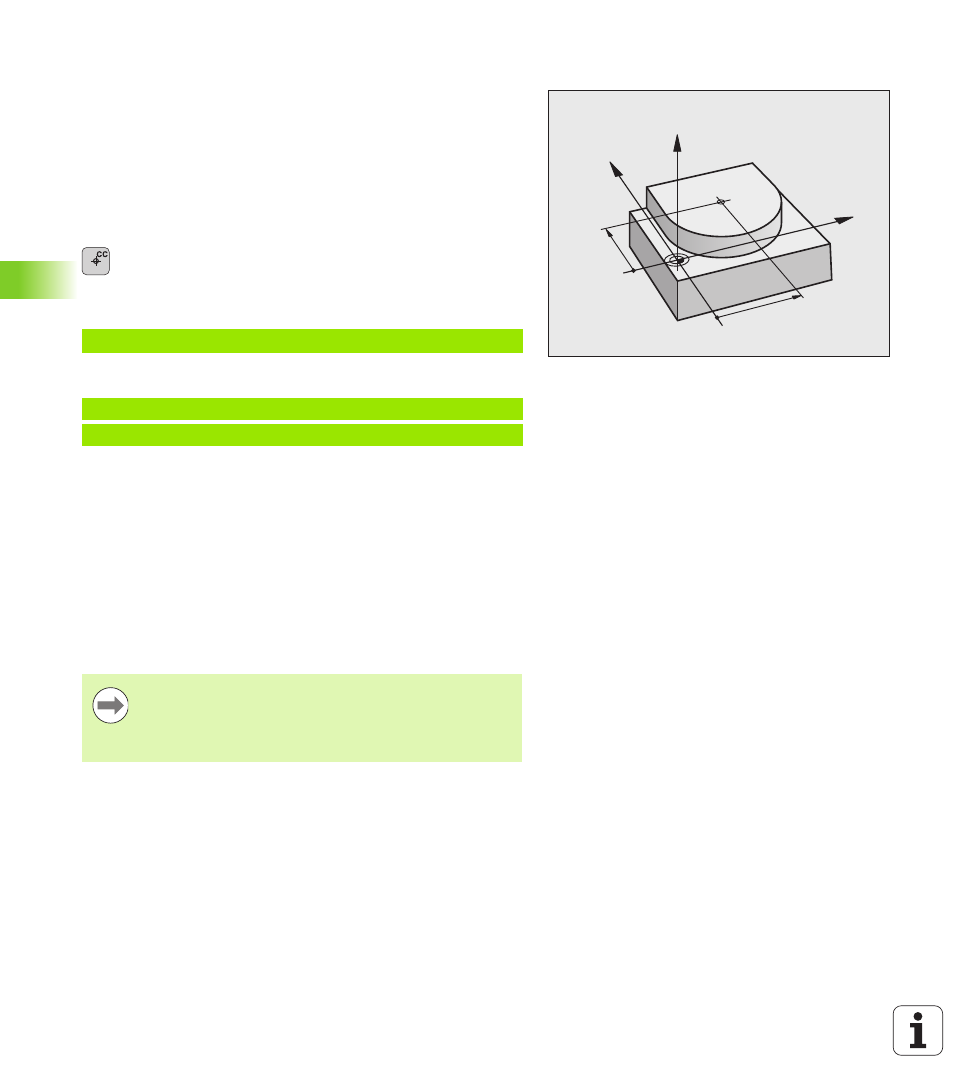

Центр окружности CCI
Центр окружности задается для круговых
траекторий,программируемых с помощью клавиши C (круговая
траектория C). Для этого
 следует ввести декартовы координаты центра окружности на
плоскости обработки или
 назначить последнюю запрограммированную позицию, или
 назначить координаты клавишей „ПРИСВОЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
 Ввод координат для центра окружности или
Для того, чтобы присвоить последнюю
вводившуюся позицию: не вводите координаты
Примеры NC-кадров
или
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности. Центр
окружности можно задавать также для дополнительных осей U, V
и W.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной позицией
инструмента.
CC
Z
Y
X
X
CC
Y
CC
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно полюсом
для полярных координат.
