Калибровка рабочей длины, 6 к алибровка из мерительног о щупа – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08)
Страница 616
616
Ручное управление и наладка
14.6
К
алибровка
из
мерительног
о
щупа

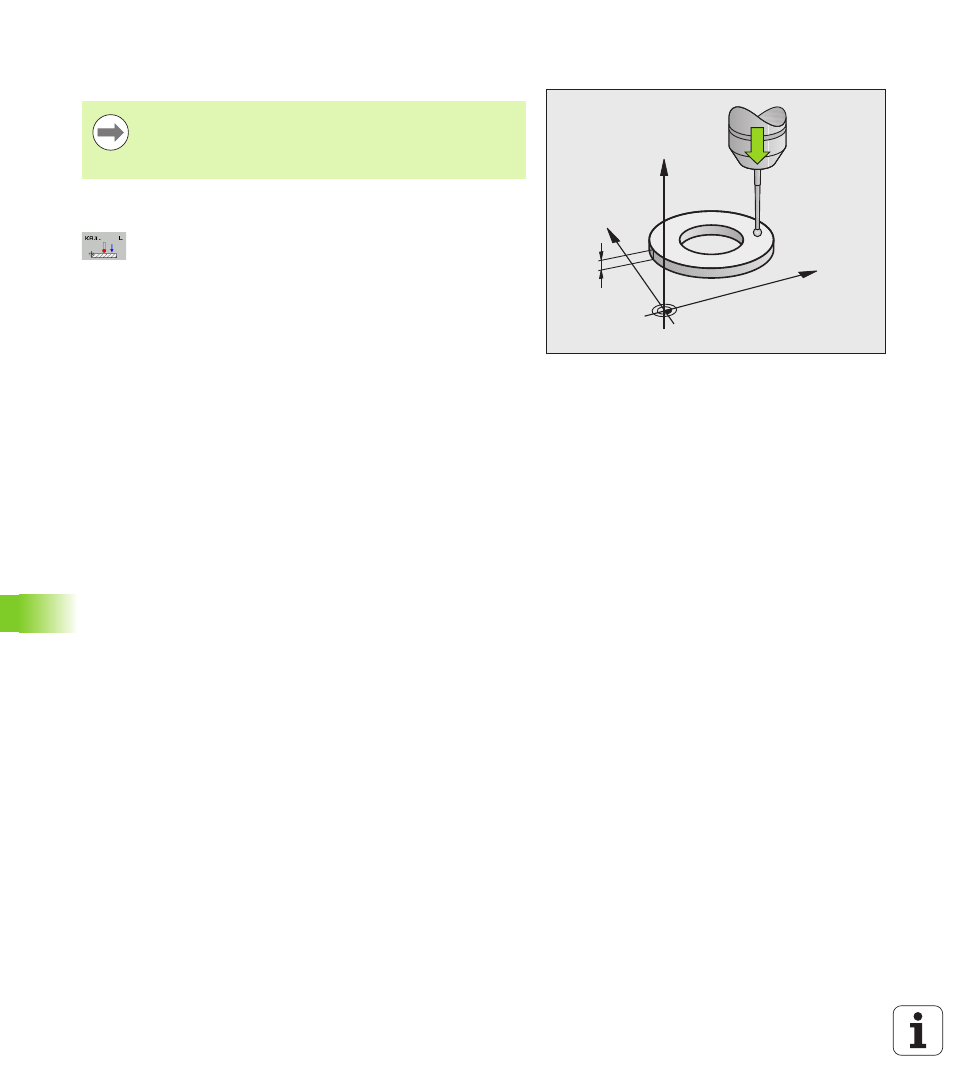

Калибровка рабочей длины
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
Выберите функцию калибровки длины щупа:
нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL.
L. ЧПУ выведет на экран окно меню с четырьмя
полями ввода
Введите ось инструмента (клавиша оси)
Точка привязки: введите высоту регулировочного
кольца
В пунктах меню "Рабочий радиус наконечника
щупа" и "Рабочая длина" не требуется вводить
каких-либо данных
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или клавиш со стрелками
Сканирование поверхности: нажмите кнопку NC-
старт
5
Y
X
Z
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает точку
привязки инструмента на конце шпинделя.
