Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
В зависимости от настройки машинного параметра 6165
(установка шпинделя активна/неактивна), стандартная операция
калибровки может выполняться по-разному. В то время, как при
активной установке шпинделя операция калибровки
осуществляется с помощью единственного NC-старта, в случае
неактивной установки шпинделя оператор может решить, следует
выполнять калибровку смещения центра или нет.
Во время калибровки смещения центра система ЧПУ
поворачивает измерительный щуп на 180°. Поворот
инициируется дополнительной функцией, определенной
производителем станков в машинном параметре 6160.
При выполнении ручной калибровки следует действовать
следующим образом:

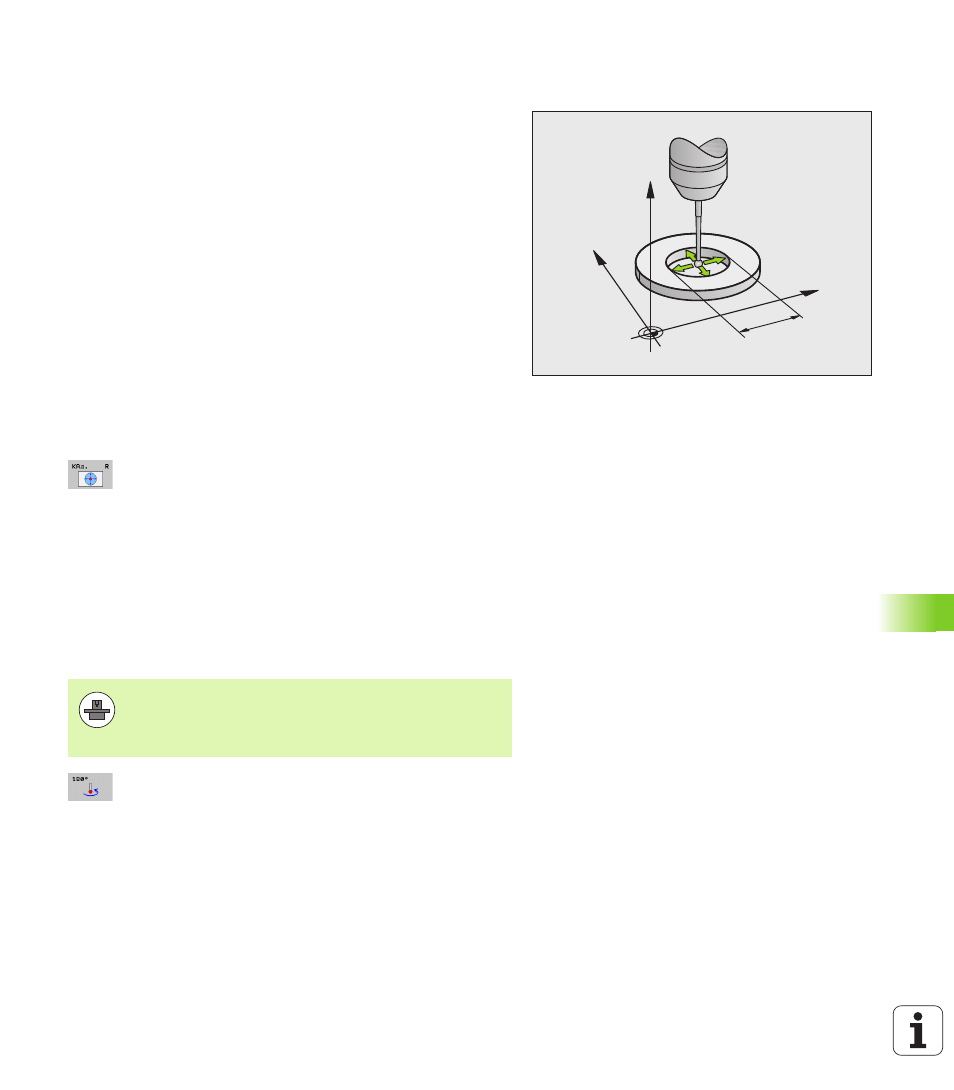

В режиме ручного управления установите наконечник щупа в
отверстии регулировочного кольца
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмите Softkey KAL. R
Выберите ось инструмента, введите радиус
регулировочного кольца
Ощупывание: 4x нажмите кнопку NC-старт.
Измерительный щуп измерит по одной позиции
отверстия в каждом направлении оси и рассчитает
рабочий радиус наконечника щупа
Для завершения действия функции калибровки
нажмите Softkey КОНЕЦ
Определите смещение центра наконечника щупа:
нажмите Softkey 180°. Система ЧПУ повернет
измерительный щуп на 180°
Ощупывание: 4x нажмите кнопку NC-старт.
Измерительный щуп измерит по одной позиции
отверстия в каждом направлении оси и рассчитает
смещение центра измерительного щупа
Y
X
Z
10
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
