Страница 590
590
Ручное управление и наладка
14.2
Пере
мещение
о
сей
станка
Дисплей маховичка

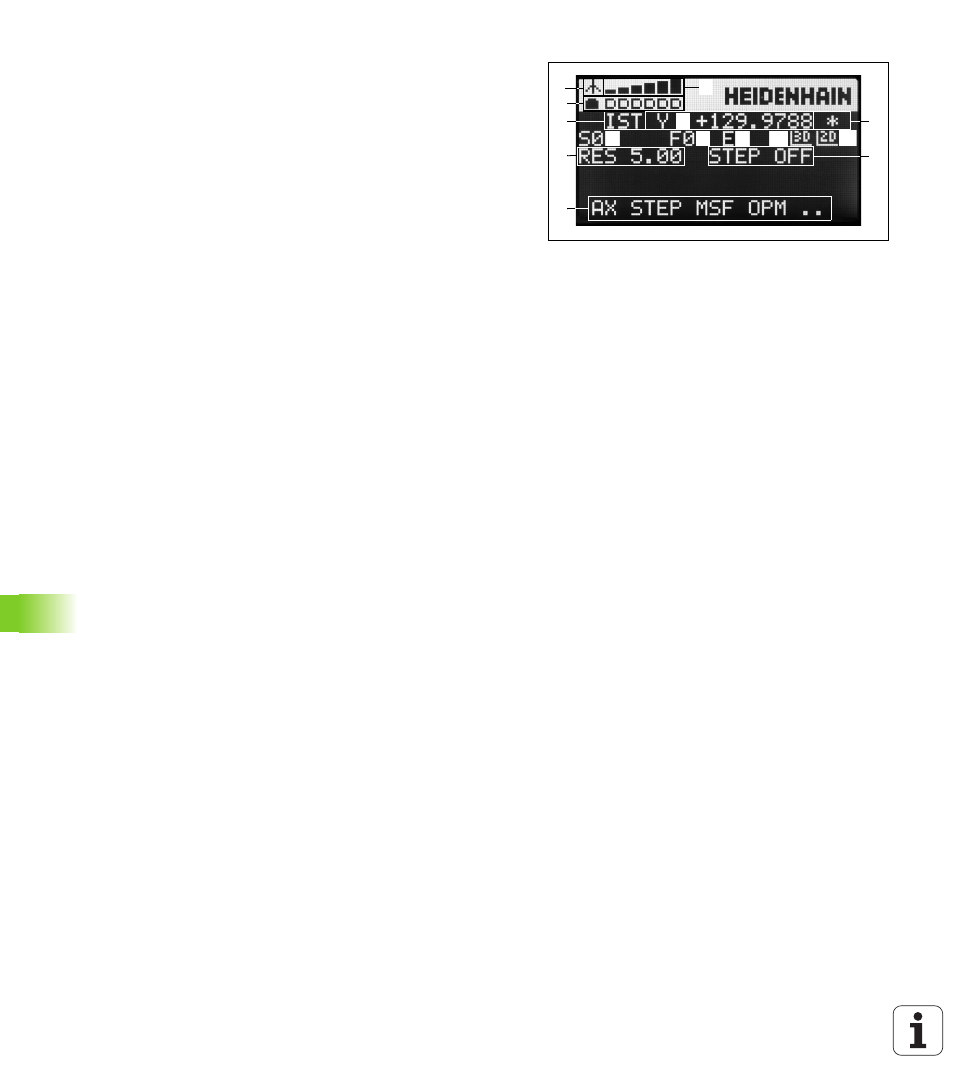

Дисплей маховичка (см. картинку) состоит из заглавной строки и 6
строк состояния, в которых система ЧПУ отображает следующую
информацию:
1
3
12
28
4
57
6
99
2
11
10
10
2
5
13
14
1
Только у радиомаховичка HR 550 FS:
Индикация того, находится ли маховичок в док-станции или
активен радиорежим
2
Только у радиомаховичка HR 550 FS:
Индикация силы поля, 6 балок = максимальная сила поля
3
Только у радиомаховичка HR 550 FS:
Заряд аккумулятора, 6 балок = максимальный заряд. Во
время зарядки балки мигают слева направо
4
IST: тип отображения позиции
5
Y+129.9788: координата по выбранной оси
6
*: STIB (от нем. "Steuerung in Betrieb" = система ЧПУ
эксплуатируется); запущена отработка программы или
перемещается ось
7
S0: текущая скорость вращения шпинделя
8
F0: текущая подача, с которой выбранная ось перемещается
в данный момент
9
E: ожидает сообщение об ошибке
10
3D: активна функция "Наклон плоскости обработки"
11
2D: активна функция "Разворот плоскости обработки"
12
RES 5.0: активное разрешение маховичка. Путь в мм/оборот
(°/оборот для осей вращения), который проходит выбранная
ось за один оборот маховичка
13
STEP ON или OFF: пошаговое позиционирование активно или
неактивно. Если функция активна, ЧПУ дополнительно
отображает активный шаг перемещения
14
Панель Softkey: выбор различных функций, описываемых в
последующих разделах
