HEIDENHAIN iTNC 530
635
14.8
За
дание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
щупа
Определение угла между опорной осью угла и кромкой
заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите отображаемый угол
поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
Выполните разворот плоскости обработки по
стороне, используемой для сравнения (смотри
„Компенсация наклонного положения заготовки с
помощью измерительного щупа” на странице 619)
С помощью Softkey ОЩУПЫВАНИЕ ROT выведите
индикацию угла между опорной осью угла и
кромкой заготовки в качестве угла разворота
Отмените разворот плоскости обработки или
восстановите первоначальный разворот
плоскости обработки
Назначьте для угла разворота записанное
значение

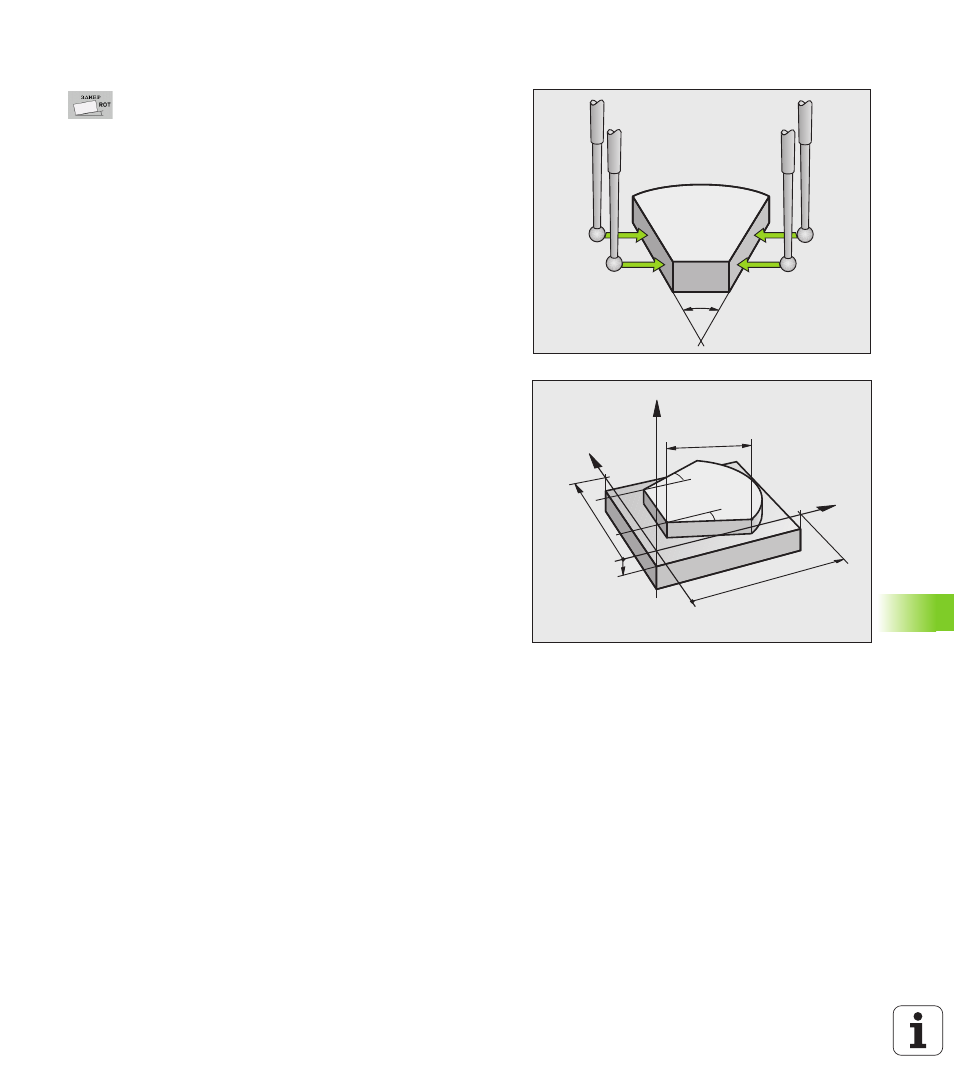

Определение угла между двумя кромками заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
Выполните разворот плоскости обработки для первой стороны
(смотри „Компенсация наклонного положения заготовки с
помощью измерительного щупа” на странице 619).
Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!
С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте для
угла разворота записанное значение
PA
10
100
a?
a?
L?
X
Z
Y
100
