HEIDENHAIN iTNC 530
119
3.2
Открытие
и
вв
о
д
программ
Программирование движений инструмента в
диалоге открытым текстом

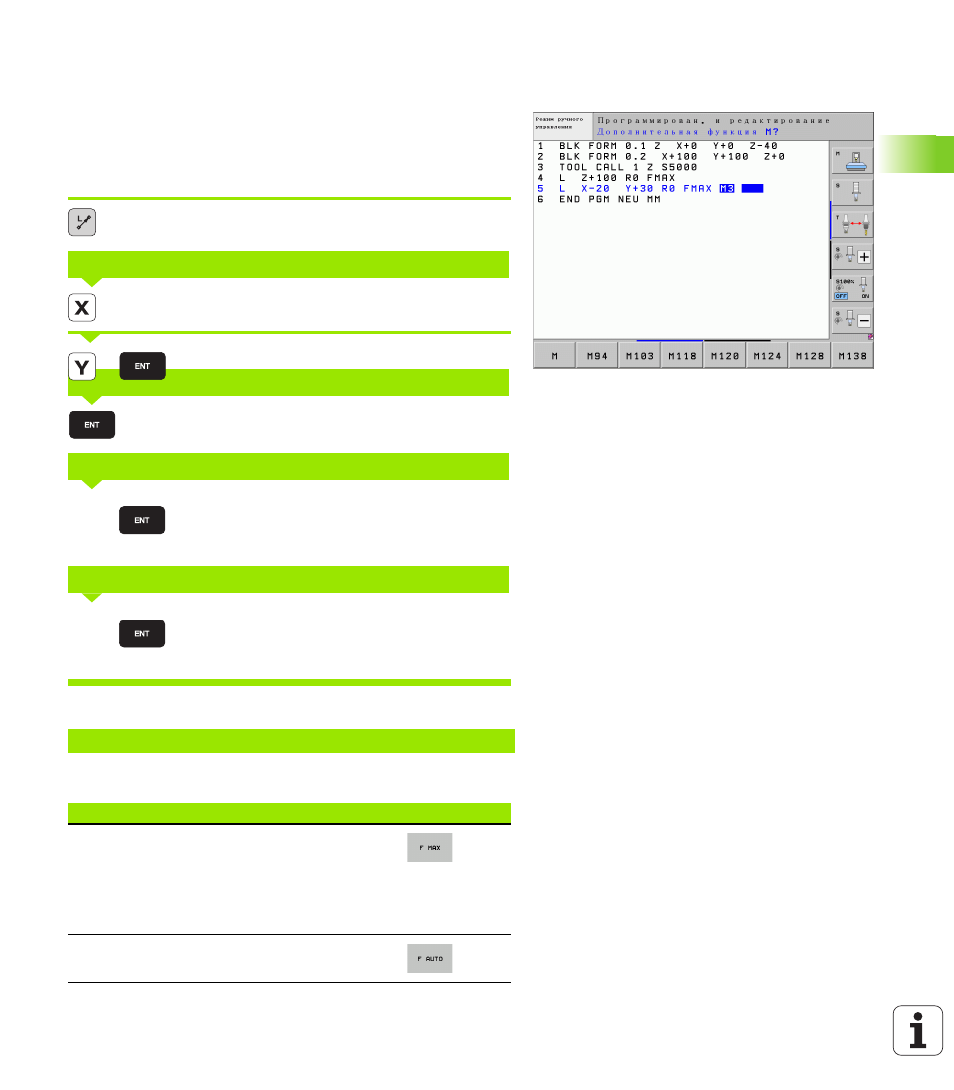

Программирование кадра следует начать с нажатия диалоговой
клавиши. В верхней строке дисплея система ЧПУ запрашивает
все необходимые данные.
Пример кадра позиционирования
Открытие кадра
Введите целевую координату для оси X
Введите целевую координату для оси Y, с помощью кнопки ENT
перейдите к следующему вопросу
Введите “Без поправки на радиус”, кнопкой ENT
перейдите к следующему вопросу
Для этого движения по траектории подача 100
мм/мин, кнопкой ENT перейдите к следующему
вопросу
Дополнительная функция M3 “включить
шпиндель”, при нажатии кнопки ENT система ЧПУ
завершит этот диалог
В окне программы отобразится строка:
Возможности ввода подачи
КООРДИНАТЫ?
ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
ПОДАЧА F=? / F MAX = ENT
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M?
3 L X+10 Y+5 R0 F100 M3
Функции для определения подачи
Softkey
Перемещение на ускоренном ходу, действует
в покадровом режиме. Исключение: если оно
задано перед кадром APPR, то FMAX
действует и при подходе к вспомогательной
точке (смотри „Важные позиции при входе и
выходе” на странице 235)
Переместить с автоматически рассчитанной
подачей из кадра TOOL CALL
10
20
100
3
