Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Расстояние от точки вращения до вершины инструмента (в
инкрементах): ЧПУ поворачивает инструмент (стол) вокруг
вершины инструмента. С помощью параметра РАССТ можно
переместить точку вращения поворотного перемещения
относительно текущей позиции вершины инструмента.
Подача? F=: скорость движения по траектории, с которой
инструмент должен поворачиваться
Длина возврата по оси WZ?: путь возврата MB отсчитывается в
инкрементах от текущей позиции инструмента по оси активного
инструмента, который система ЧПУ перемещает перед
процессом наклона. MB MAX перемещает инструмент
практически до программного конечного выключателя.
1
1
1
1

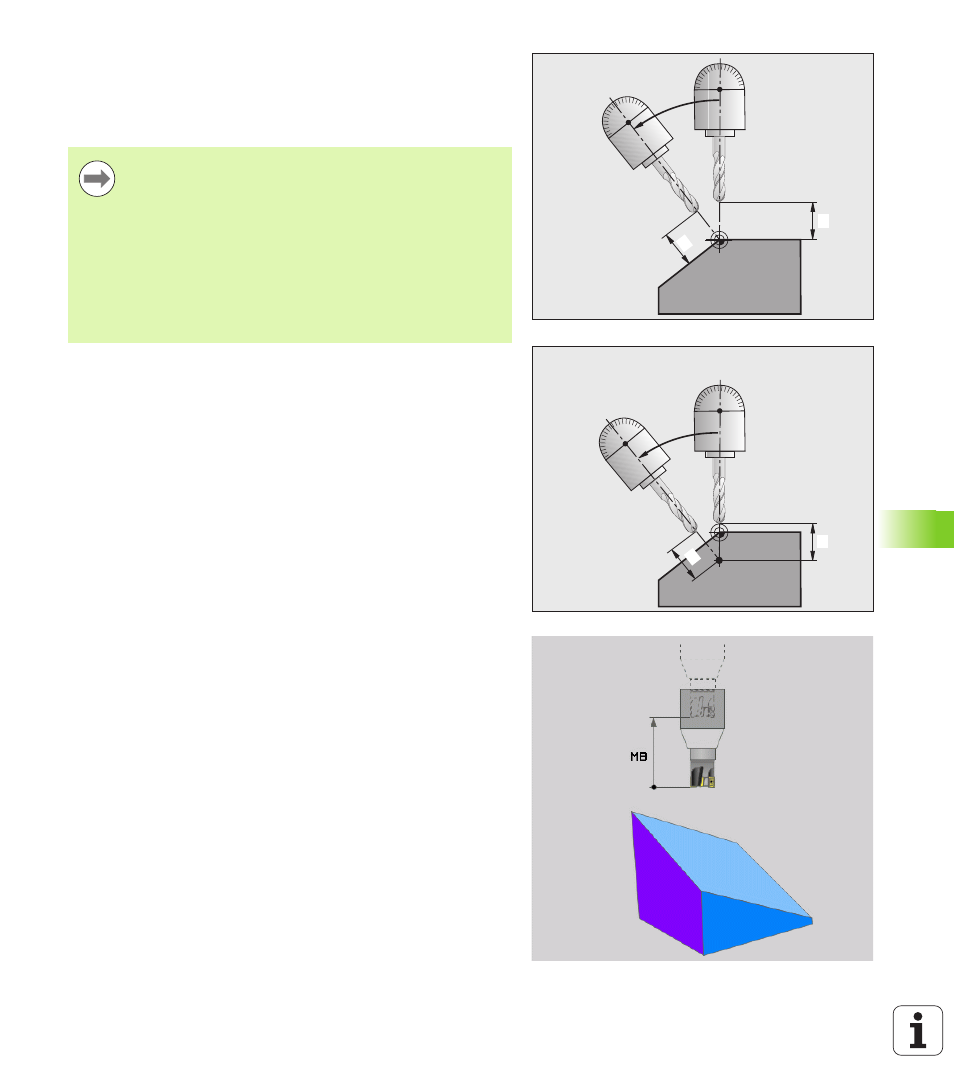

Если перед выполнением поворота инструмент
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, остается в той же позиции (см. рис.
справа в центре,
1
= РАССТ)
Если перед выполнением поворота инструмент не
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, будет смещен относительно
первоначальной позиции (см. рис. справа внизу,
1
=
РАССТ)
