HEIDENHAIN iTNC 530 611
14.5
Испо
льз
о
в
ание
из
мерительног
о
щупа

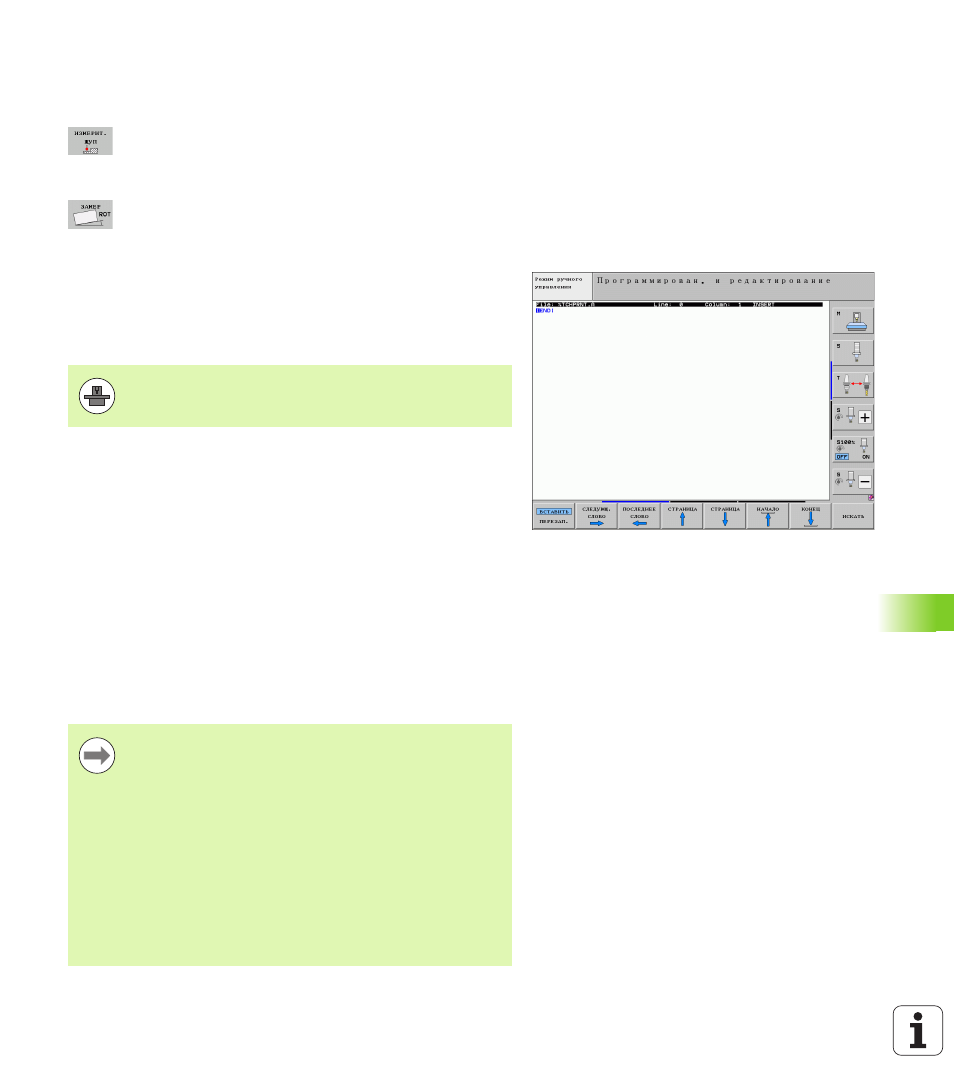

Выбор цикла измерительного щупа
 Выберите режим работы "Ручное управление" или "Эл.
маховичок"
 Выберите функцию ощупывания: нажмите
клавишу Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ.
Система ЧПУ отобразит дополнительные
клавиши Softkey: см. таблицу выше
 Выберите цикл измерительного щупа: например,
нажмите Softkey ОЩУПЫВАНИЕ ROT; ЧПУ
выведет на экран соответствующее меню
Протоколирование значений измерения из
циклов измерительного щупа
После того, как система ЧПУ отработала произвольный цикл
измерительного щупа, ЧПУ показывает Softkey ПЕЧАТЬ. Когда
оператор нажимает Softkey, ЧПУ протоколирует текущие
значения активного цикла измерительного щупа. С помощью
функции PRINT в меню конфигурации интерфейсов (см.
руководство пользователя, „12 MOD-функции, настройка
интерфейса данных“) оператор устанавливает, должна ли
система ЧПУ:
 распечатывать результаты измерений
 сохранять результаты измерений на жестком диске ЧПУ
 сохранять результаты измерений в памяти ПК
Если оператор сохраняет результаты измерений в памяти, ЧПУ
генерирует ASCII-файл %TCHPRNT.A. Если в меню
конфигурации интерфейсов оператор не задал путь и интерфейс,
ЧПУ сохраняет файл %TCHPRNT в главной директории TNC:\.
Система ЧПУ должна быть подготовлена к этой
функции производителем станков. Соблюдайте
указания инструкции по обслуживанию станка!
Если оператор нажимает Softkey ПЕЧАТЬ, не следует
выбирать файл %TCHPRNT.A в режиме работы
Программирование/редактирование. В противном
случае ЧПУ выдаст сообщение об ошибке.
ЧПУ записывает результаты измерений
исключительно в файле %TCHPRNT.A. Если оператор
отрабатывает несколько циклов измерительного
поочередно и намерен сохранить значения их
измерений в памяти, следует защитить содержимое
файла %TCHPRNT.A между циклами измерительного
щупа, скопировав или переименовав этот файл.
Формат и содержимое файла %TCHPRNT
устанавливает производитель станка.
