HEIDENHAIN iTNC 530
101
2.4
Индикаци
я
со
ст
о
я
ния

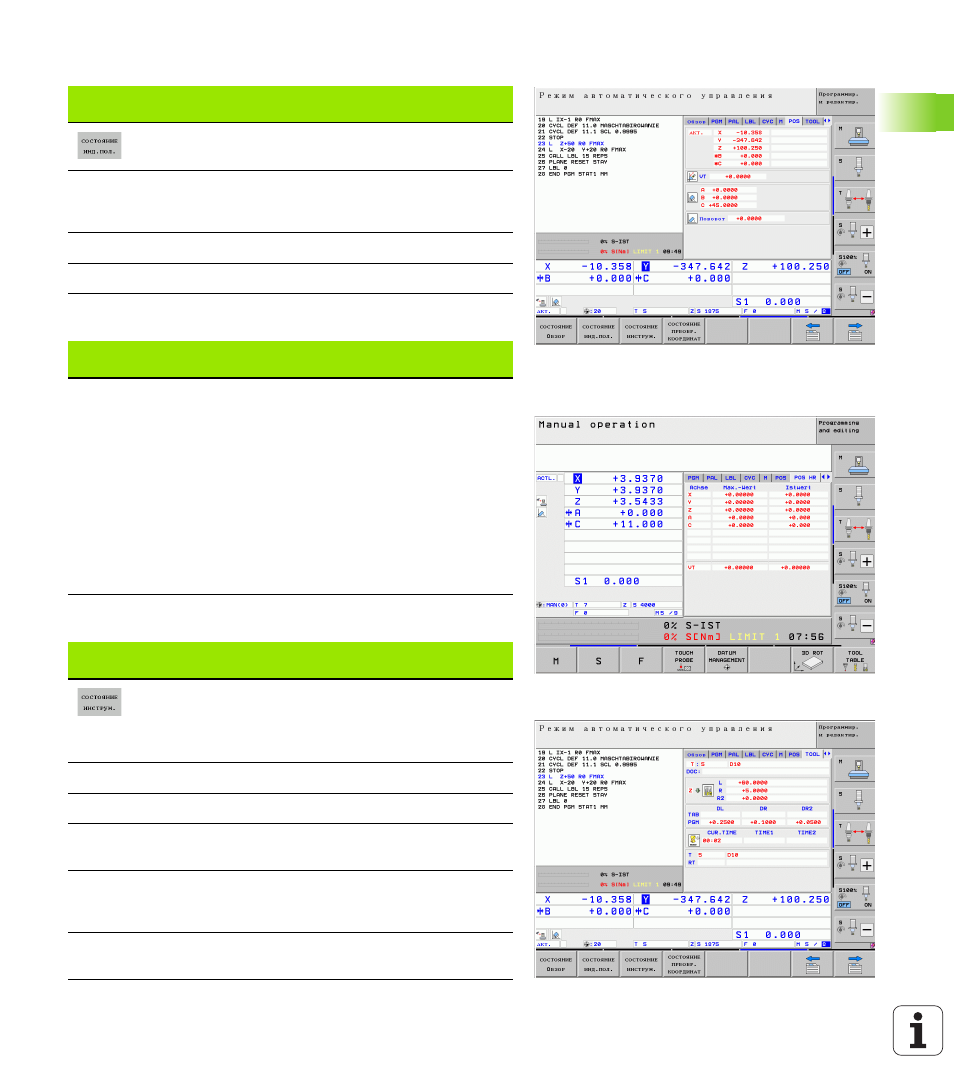

Позиции и координаты (закладка POS)
Информация о совмещении маховичком (закладка POS HR)
Информация об инструментах (закладка TOOL)
Сенсорная
клавиша
Значение
Тип индикации позиции, например,
фактическая позиция
Значение, перемещаемое в виртуальном
направлении оси VT (только при ПО-опции
"Общие настройки программы")
Угол наклона плоскости обработки
Угол разворота плоскости обработки
Сенсорная
клавиша
Пояснения
Прямой выбор
невозможен
Индикация Ось: отображение всех
активных осей станка (VT = виртуальные
оси)
Индикация Макс. значение:
Максимально допустимый путь переме-
щения на соответствующей оси (опреде-
ляется с помощью M118 или глобальными
программными настройками)
Индикация Фактическое значение:
Значение на соответствующие оси,
фактически пройденное с совмещением
маховичком
Сенсорная
клавиша
Пояснения
Индикация T: номер инструмента и
название инструмента
Индикация RT: номер и название
инструмента для замены
Ось инструмента
Длина и радиусы инструментов
Припуски (дельта-значения) из таблицы
инструментов (TAB) и из TOOL CALL (PGM)
Срок службы, максимальный срок службы
(TIME 1) и максимальный срок службы при
TOOL CALL (TIME 2)
Индикация активного инструмента и
(следующего) инструмента для замены
