HEIDENHAIN iTNC 530 259
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

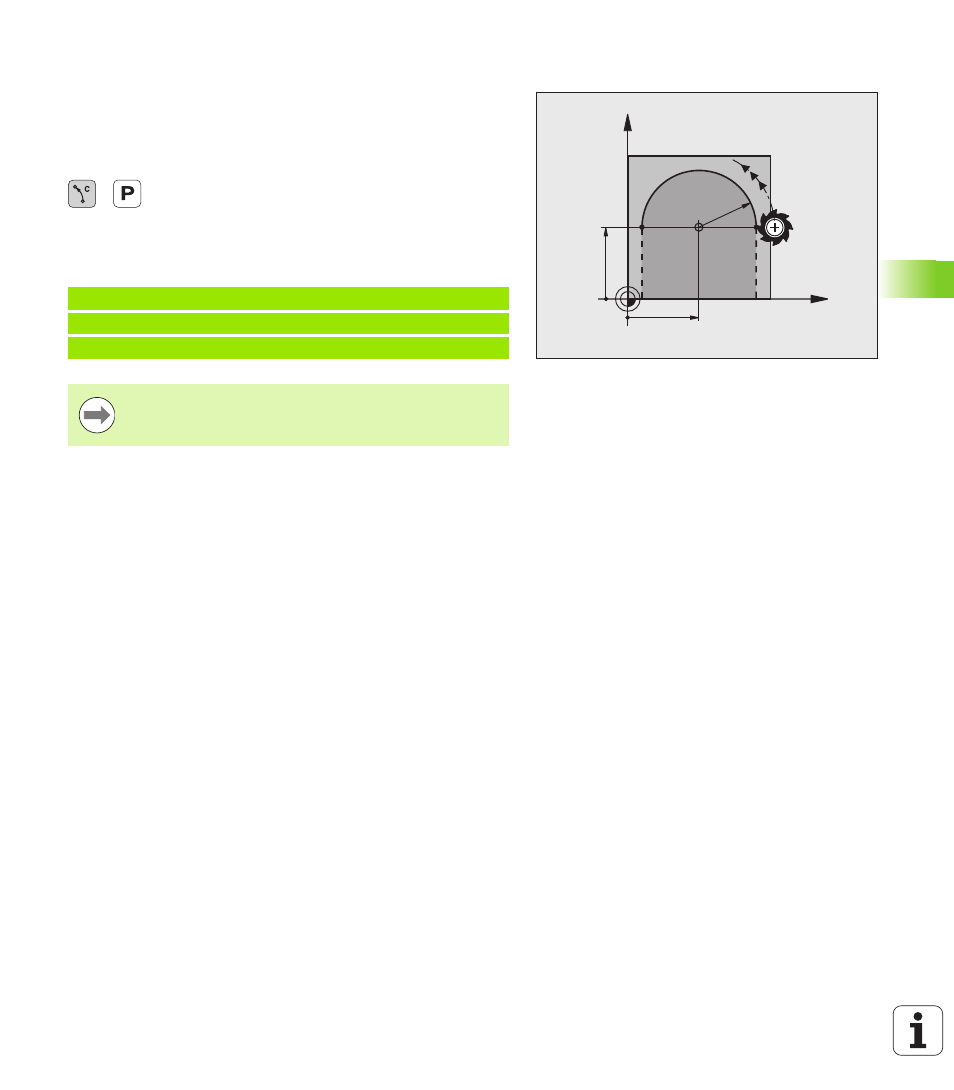

Круговая траектория CP вокруг полюса CC
Радиус полярных координат PR одновременно является
радиусом дуги окружности. PR определяется расстоянием от
начальной точки до полюса CC. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
начальной точкой.
 Полярные координаты-угол PA: угловое
положение конечной точки прямой между
-99999,9999° и +99999,9999°
 Направление вращения DR
Примеры NC-кадров
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
При использовании инкрементных координат введите
тот же самый знак числа для DR PA.
