HEIDENHAIN iTNC 530 223
5.3
Коррекция
инстр
умента

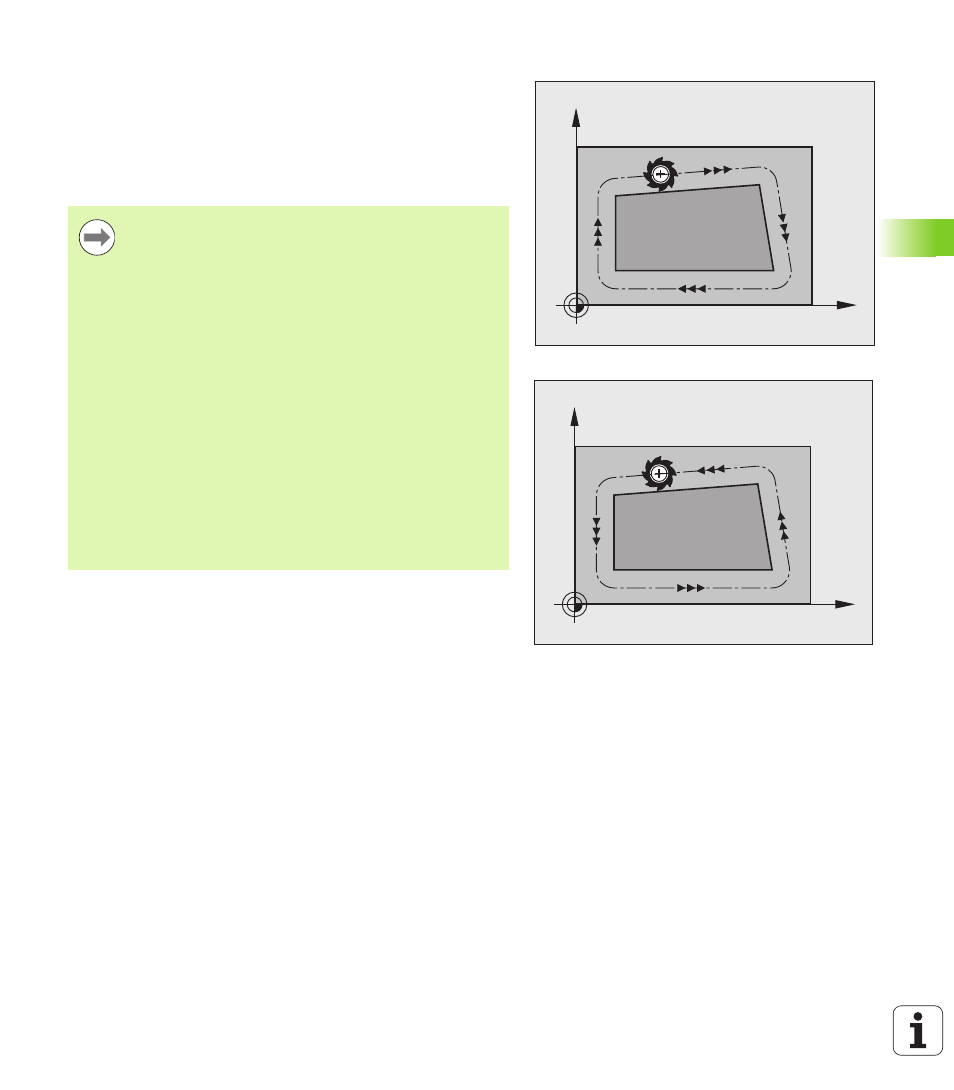

Движения по траектории с поправкой на радиус: RR und RL
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия “справа”
и “слева” обозначают положение инструмента в направлении
перемещения по контуру заготовки. См. рисунки.
X
Y
RL
X
Y
RR
RR Инструмент перемещается справа от контура
RL Инструмент перемещается слева от контура
Между двумя кадрами программы с различными
поправками на радиус RR и RL должно находиться не
менее одного кадра перемещения на плоскости
обработки без поправки на радиус (т.е. с R0).
Система ЧПУ активирует поправку на радиус к концу
кадра, в котором коррекция была запрограммирована
в первый раз.
Поправку на радиус можно активировать и для
дополнительных осей плоскости обработки.
Дополнительные оси следует программировать также
в каждом последующем кадре, так как в противном
случае система ЧПУ выполнит коррекцию на радиус
снова по главной оси.
В первом кадре с поправкой на радиус RR/RL и при
отмене с помощью R0 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной точке.
Позиционировать инструмент перед первой или за
последней точкой контура следует так, чтобы не
повредить контур.
