HEIDENHAIN iTNC 530

431

11

.3

Контро

ль

за

ж

и

м

н

ы

х

приспо

соб

л

ений

(

ПО

-опция

DCM)

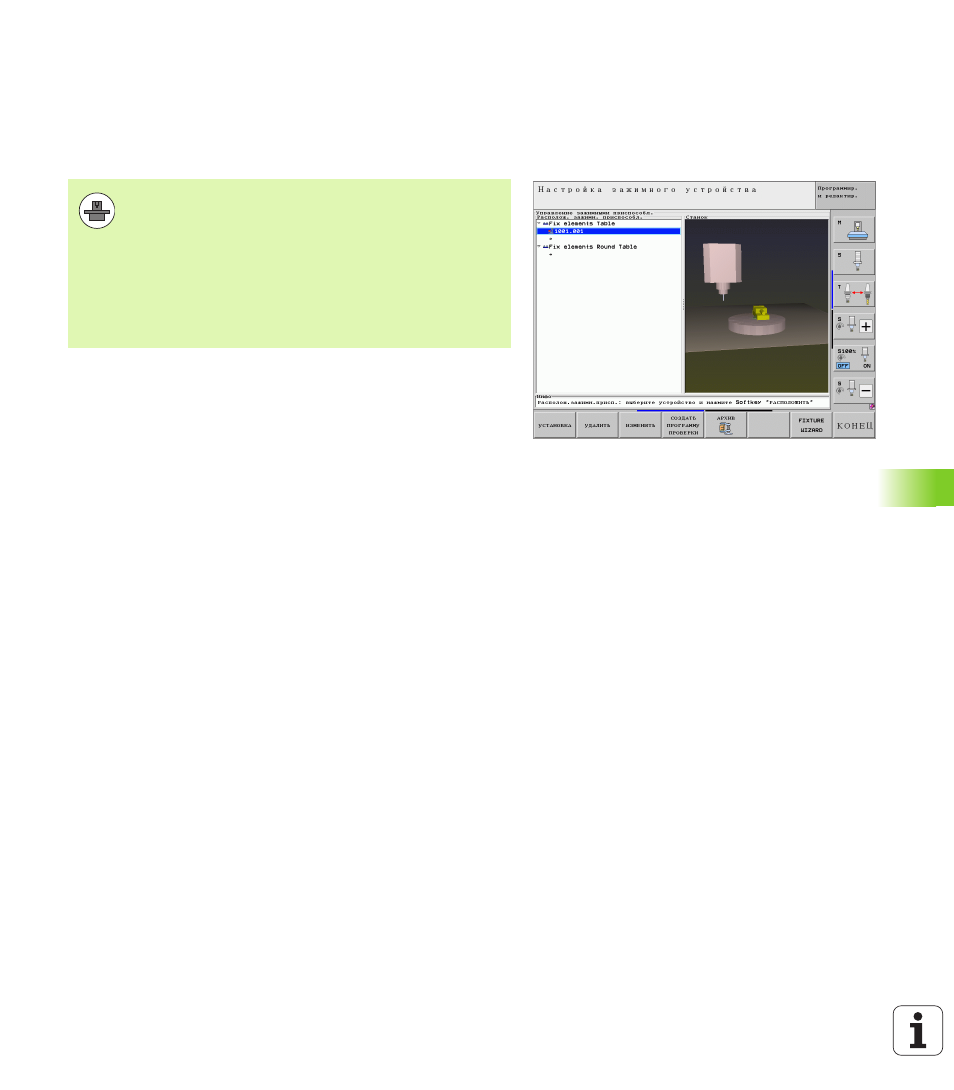

11.3 Контроль зажимных приспо-

соблений (ПО-опция DCM)

Основы

Пользуясь функцией управления зажимными приспособлениями,

можно в режиме ручного управления размещать простые

зажимные приспособления в рабочем пространстве станка для

того, чтобы осуществлять контроль столкновений инструмента и

зажимного приспособления.

Размещение зажимных приспособлений происходит в несколько

этапов:

Графическое моделирование зажимных приспособлений

На веб-сайте компании HEIDENHAIN можно найти графическое

представление таких зажимных приспособлений, как тиски или

кулачковый патрон в библиотеке зажимных приспособлений

(смотри „Модели зажимных приспособлений” на странице 432);

графические представления были созданы с помощью ПО для

PC (KinematicsDesign). Производитель станка может

моделировать дополнительные зажимные приспособления и

предлагать их оператору для использования. Файлы с

графическим представлением зажимных приспособлений

имеют расширение cft

Параметризация зажимных приспособлений: FixtureWizard

С помощью FixtureWizard (fixture = англ.: зажимное

приспособление) оператор определяет точные размеры

зажимного приспособления, проводя параметризацию модели

зажимного приспособления. FixtureWizard доступно в

управлении зажимными приспособлениями, оно формирует

размещаемое зажимное приспособление с конкретными,

определенными оператором размерами (смотри

„Параметризация зажимных приспособлений: FixtureWizard” на

странице 433). Файлы моделей размещаемых зажимных

приспособлений имеют расширение cft

Чтобы обеспечить возможность использования

контроля зажимных приспособлений, производитель

станка должен определить в описании кинематики

допустимые точки размещения. Соблюдайте указания

инструкции по обслуживанию станка!

Станок должен быть оснащен измерительным щупом

для измерения заготовки, в противном случае

оператор не сможет разместить на станке зажимные

приспособления.
