166 Программирование: помощь
4.4
Гр
аф
и
ка
при
программиров
ании
Индикация и выключение номеров кадров
 Переключение панели Softkey: см. рис.
 Вызов номеров кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключите на ИНДИКАЦИЯ
 Выключить номера кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключите на ВЫКЛ.
Удаление графики
 Переключение панели Softkey: см. рис.
 Удаление графики: нажмите Softkey УДАЛИТЬ
ГРАФИКУ

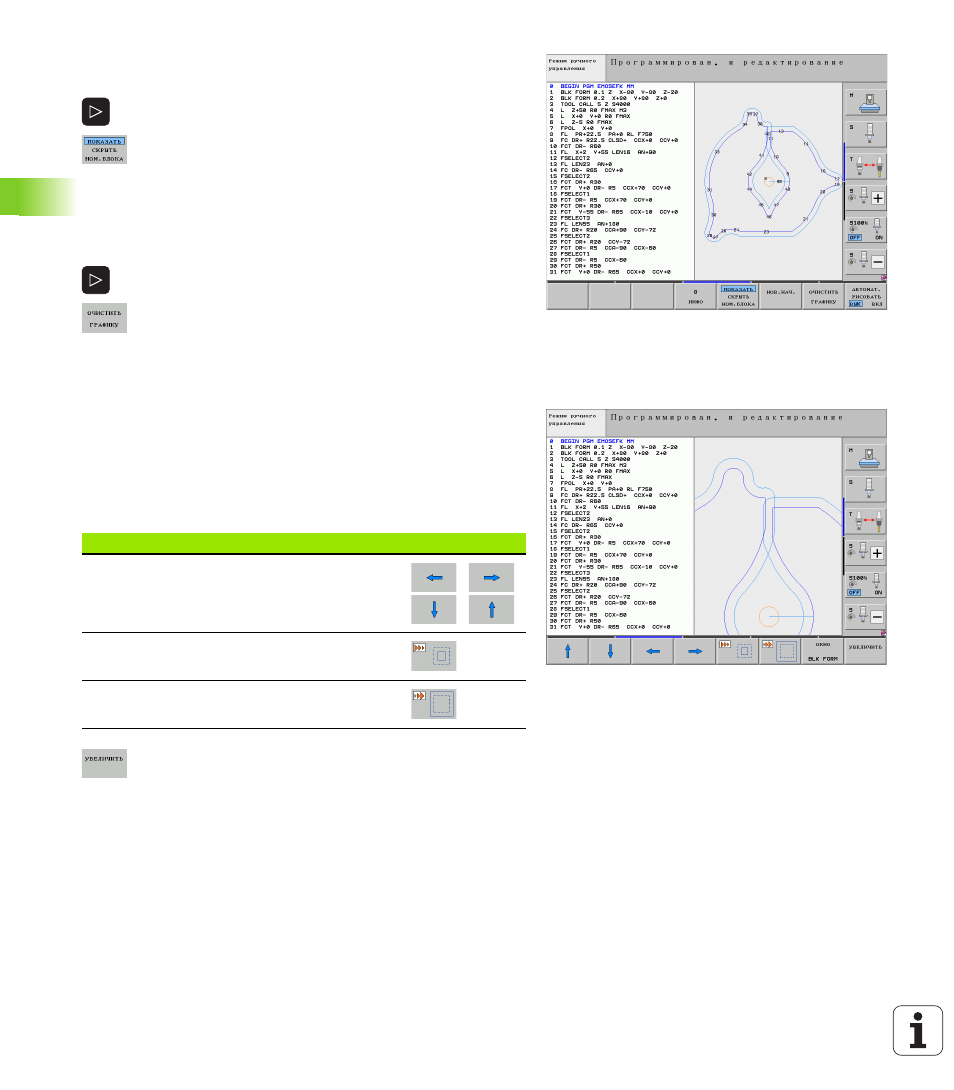

Увеличение или уменьшение фрагмента
Оператор может самостоятельно задать вид (перспективу) для
графики. Фрагмент для увеличения или уменьшения выбирается
с помощью рамки.
 Выбор панели Softkey для увеличения/уменьшения фрагмента
(вторая панель, см. илл.)
При этом предлагаются следующие функции:
 Выберите область с помощью Softkey ФРАГМЕНТ
ЗАГОТОВКИ
Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM
восстанавливается первоначальный вид фрагмента.
Функция Softkey
Вызов и смещение рамок. Для смещения
удерживайте соответствующую клавишу
Softkey нажатой
Уменьшение рамки – для уменьшения
удерживайте нажатой клавишу Softkey
Увеличение рамки – для увеличения
удерживайте нажатой клавишу Softkey
