234 Программирование: программирование контуров
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а
6.3 Вход в контур и выход из
контура

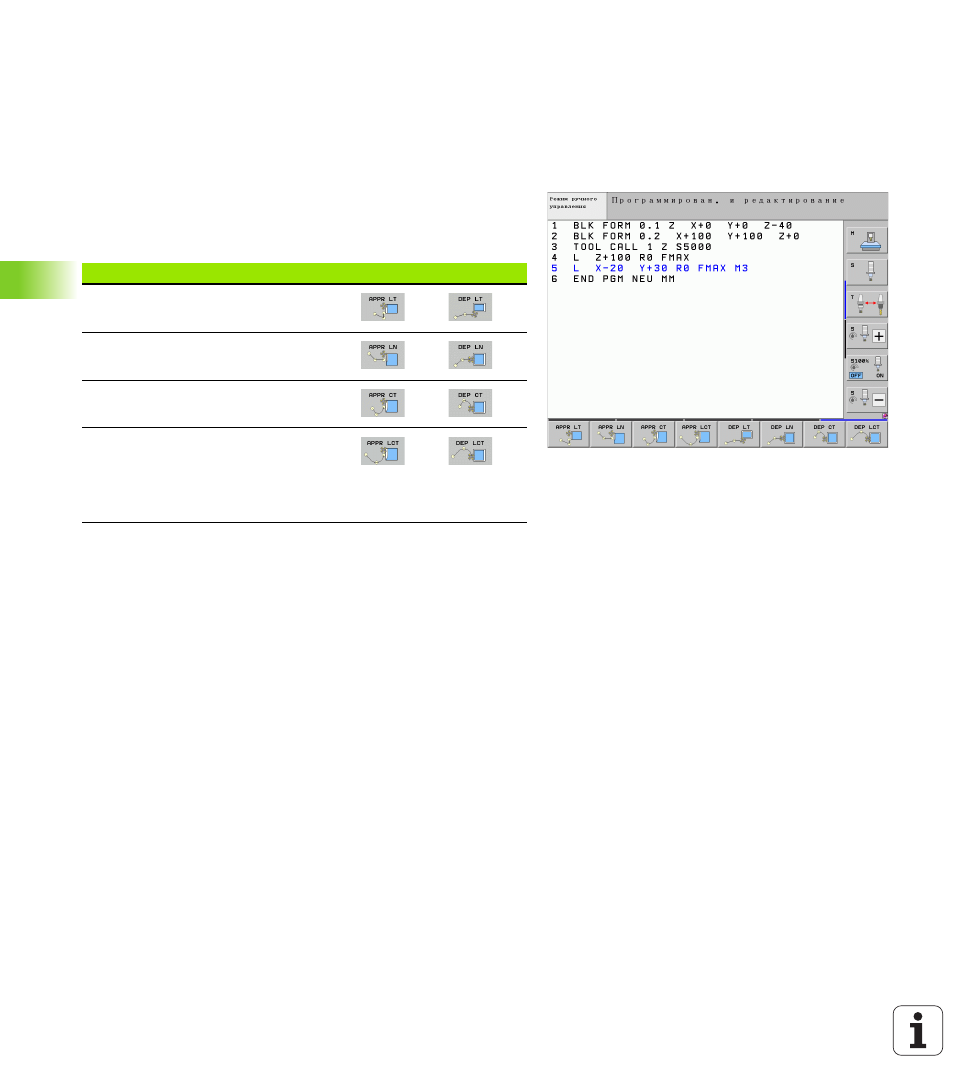

Обзор: формы траектории для входа в контур
и выхода из него
Функции APPR (англ. approach = подвод) и DEP (англ. departure =
вывод) активируются при помощи клавиши APPR/DEP. Затем с
помощью клавиш Softkey можно выбрать следующие формы
траектории:
Вход в спираль и выход из нее
При входе в спираль и выходе из нее инструмент перемещается
по траектории, образующей винтовую линию, и, таким образом,
завершает контур по касательной к окружности. Для этого следует
использовать функцию APPR CT или DEP CT.
Функция Вход Выход
Прямая с плавным переходом
Перпендикуляр к контуру в данной
точке
Круговая траектория с плавным
переходом
Круговая траектория с переходом в
прямую по касательной, подвод и
отвод от вспомогательной точки вне
контура на участке прямой,
касательном к окружности
