386 Программирование: Q-параметры
9.12
Примеры
программиров
ания

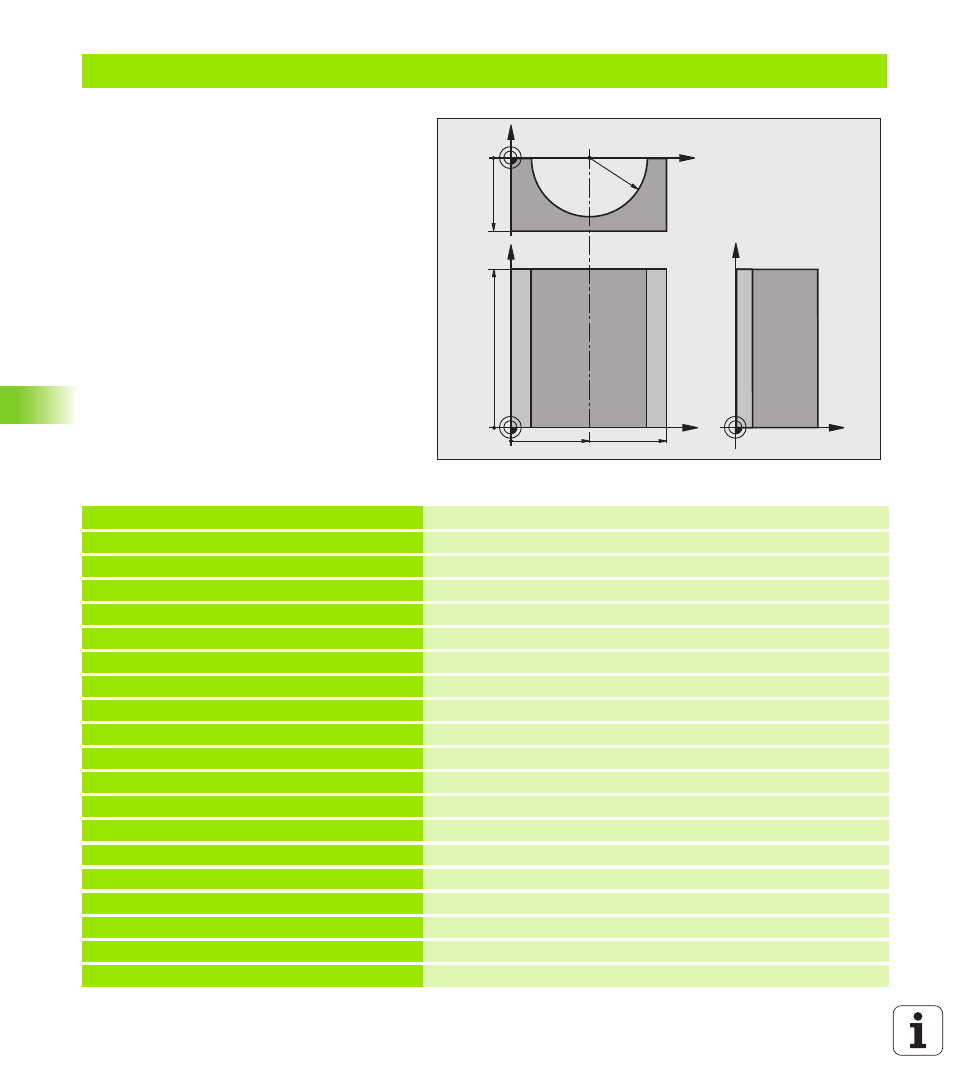

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
 Программа работает только с радиусной
фрезой, длина инструмента принята
относительно центра наконечника щупа
 Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более
сглаженным будет контур.
 Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
 Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Начальный угол > Конечный угол
Направление обработки против часовой
стрелки:
Начальный угол < Конечный угол
 Радиус инструмента корректируется
автоматически
0 BEGIN PGM ZYLIN MM
1 Q1 = +50 Центр X-оси
2 Q2 = +0 Центр Y-оси
3 Q3 = +0 Центр Z-оси
4 Q4 = +90 Начальный угол, пространство (плоскость Z/X)
5 Q5 = +270 Конечный угол, пространство (плоскость Z/X)
6 Q6 = +40 Радиус цилиндра
7 Q7 = +100 Длина цилиндра
8 Q8 = +0 Угловое положение на плоскости X/Y
9 Q10 = +5 Припуск на радиус цилиндра
10 Q11 = +250 Подача на врезание
11 Q12 = +400 Подача при фрезеровании
12 Q13 = +90 Количество проходов резки
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Вызов инструмента
16 L Z+250 R0 FMAX Отвод инструмента
17 CALL LBL 10 Вызов обработки
18 FN 0: Q10 = +0 Сброс припуска
19 CALL LBL 10 Вызов обработки
X
Y
50 100
100
Z
Y
X
Z
-50
R40
