14.8
За
дание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
щупа

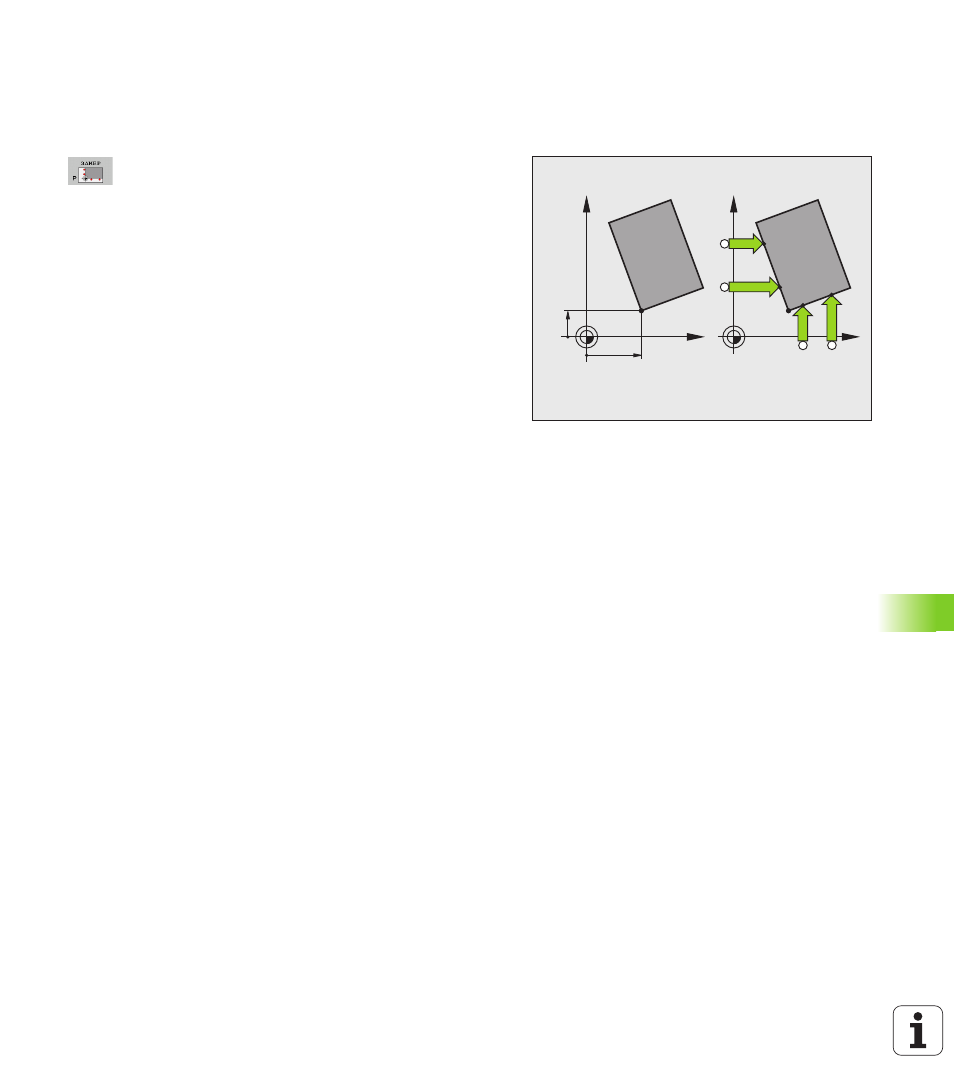

Угол в качестве точки привязки –
скопировать точки, ощупывание которых
будет выполняться для разворота плоскости
обработки
 Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
 Точки ощупывания из разворота плоскости
обработки ?: нажмите кнопку ENT, чтобы
назначить координаты точек ощупывания
 Установите измерительный щуп вблизи первой
точки ощупывания на кромке заготовки, которая
не будет ощупываться для разворота плоскости
обработки
 Выберите направление ощупывания: выбор с
помощью клавиши Softkey
 Ощупывание: нажмите кнопку NC-старт
 Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
 Ощупывание: нажмите кнопку NC-старт
 Точка привязки: введите обе координаты точки
привязки в окне меню, назначьте их с помощью
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значения в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 612, или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу точки привязки”,
страница 613, или смотри „Сохранение значений
измерения в таблице точки привязки паллеты”,
страница 614)
 Завершение функции ощупывания: нажмите
кнопку END
