Программирование: помощь
4.5
Тр
ех
м
ер
н
ая
линейная
графика
(
фу
н
кц
и
я
FCL2)

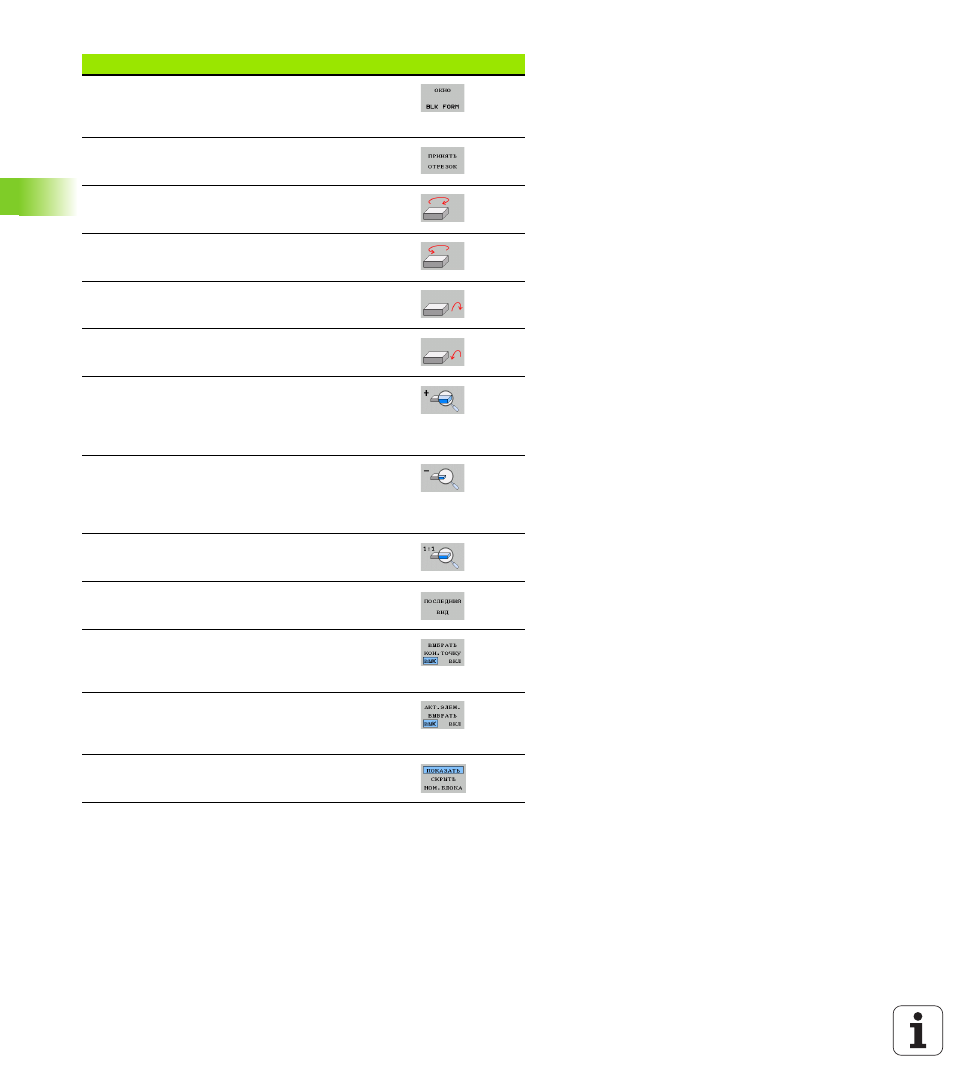

Сброс увеличения фрагмента, так что
система ЧПУ показывает заготовку согласно
запрограммированной BLK-форме
Назначение фрагмента
Поворот заготовки по часовой стрелке
Поворот заготовки против часовой стрелки
Поворот заготовки назад
Поворот заготовки вперед
Пошаговое увеличение изображения. Если
изображение увеличено, система ЧПУ
отображает в нижней строке окна графики
букву Z.
Пошаговое уменьшение изображения. Если
изображение уменьшено, система ЧПУ
отображает в нижней строке окна графики
букву Z.
Показать заготовку исходного размера
Показать заготовку в последнем активном
виде
Отображать/не отображать
запрограммированные конечные точки с
помощью точки на линии
Отображать/не отображать выбранный в
левом окне NC-кадр в трехмерном
графическом виде с цветным выделением
Отображать/не отображать номера кадров
