HEIDENHAIN iTNC 530
299
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)
Быстрый выбор позиций отверстий путем ввода диаметра
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Выберите последнюю панель Softkey

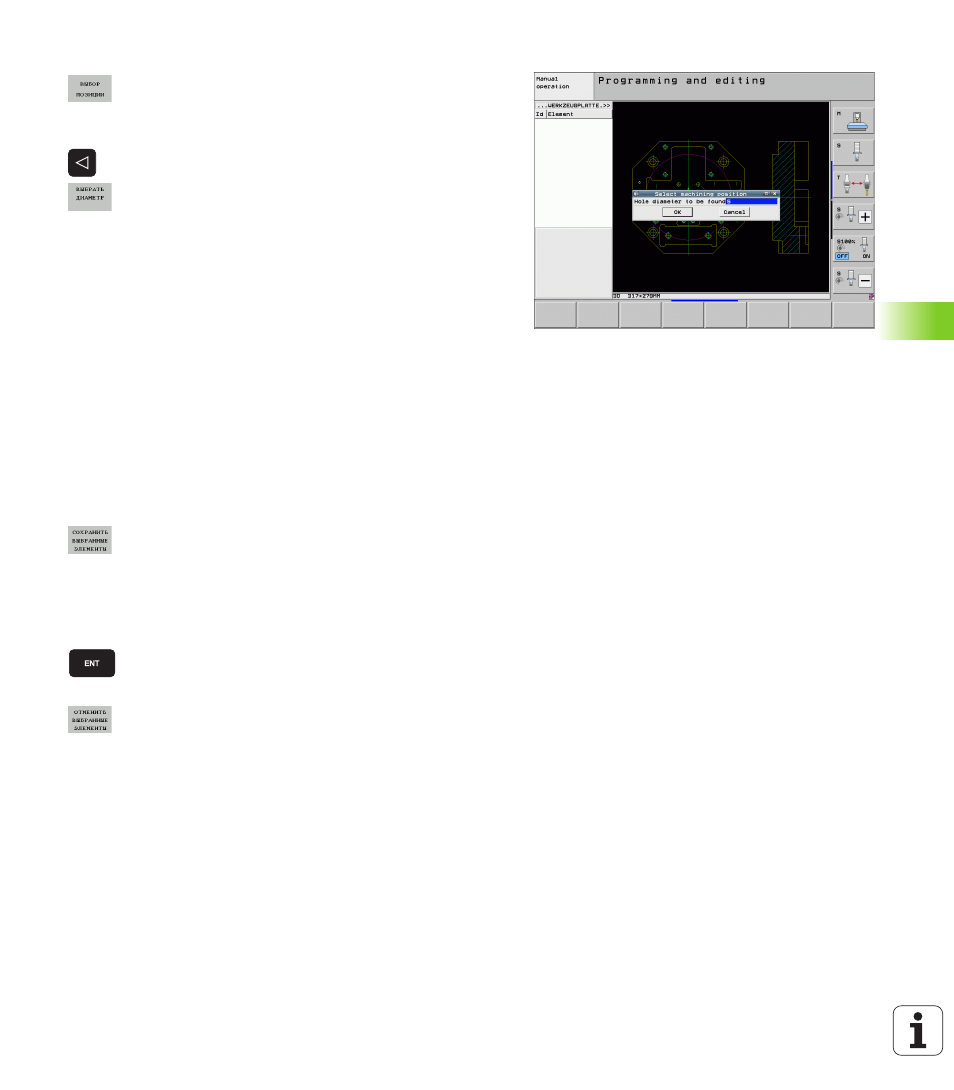

Откройте диалоговое окно ввода диаметра:
система ЧПУ отобразит всплывающее окно, в
котором можно ввести любой диаметр
Введите желаемый диаметр и подтвердите ввод
кнопкой ENT: система ЧПУ выполняет поиск
вводимого диаметра в DXF-файле и затем
активирует окно, в котором выбран диаметр,
ближайший к заданному оператором. Затем
отверстия можно дополнительно отфильтровать
по их размеру
Настройте фильтр (смотри „Настройки фильтра”
на странице 300) и подтвердите с помощью
Применить: система ЧПУ введет выбранные
позиции в левое окно (отображение символа
точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести любое имя
файла. Базовая настройка: имя DXF-файла. При
наличии в имени файла DXF умлаутов или
пробелов программа заменяет эти знаки
символом подчеркивания.
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ
ЭЛЕМЕНТЫ и выберите их вышеописанным
способом
