712 MOD-функции
17.10
Выбор
индикации
по
л
о
ж
е
ния
17.10 Выбор индикации
положения
Применение
Для режимов работы "Ручное управление" и "Отработка
программы" можно изменить индикацию координат:

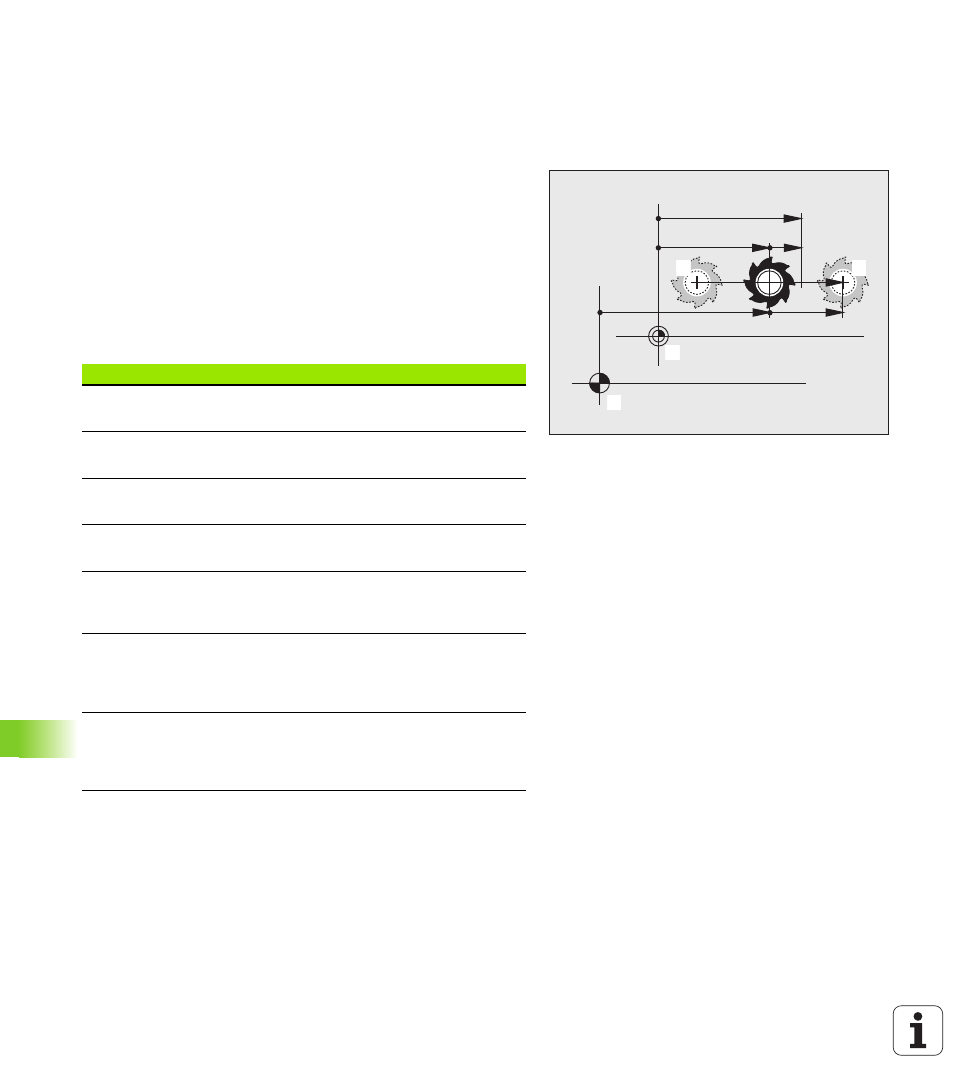

На рисунке справа показаны различные позиции инструмента
1 Исходная позиция
2 Целевая позиция инструмента
3 Нулевая точка заготовки
4 Нулевая точка станка
Для индикации положения ЧПУ можно выбирать из следующих
координат:
С помощью MOD-функции "Индикация положения 1" можно
выбрать индикацию положения в индикации состояния.
С помощью MOD-функции "Индикация положения 2" можно
выбрать индикацию положения в дополнительной индикации
состояния.
SOLL
IST
REF RESTW
1 1 1 2
1 3
1 4
Функция Индикация
Фактическая позиция; позиция инструмента в
данный момент
IST
Относительное положение; фактическая
позиция относительно нулевой точки станка
REF
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Остаточный путь до запрограммированной
координаты; расстояние между фактической и
заданной позицией
RESTW
Остаточный путь до запрограммированной
координаты в активной (наклоненной) системе
координат; расстояние между фактической и
заданной позицией
DG-3D
Пути перемещения, пройденные с
применением функции "Совмещение
маховичком" (M118)
(Только индикация положения 2)
M118
