548 Программирование: многоосевая обработка
12.6
Тр
ех
м
е
р
н
а
я
к
оррекция
инстр
умента
(
ПО
-опция
2)

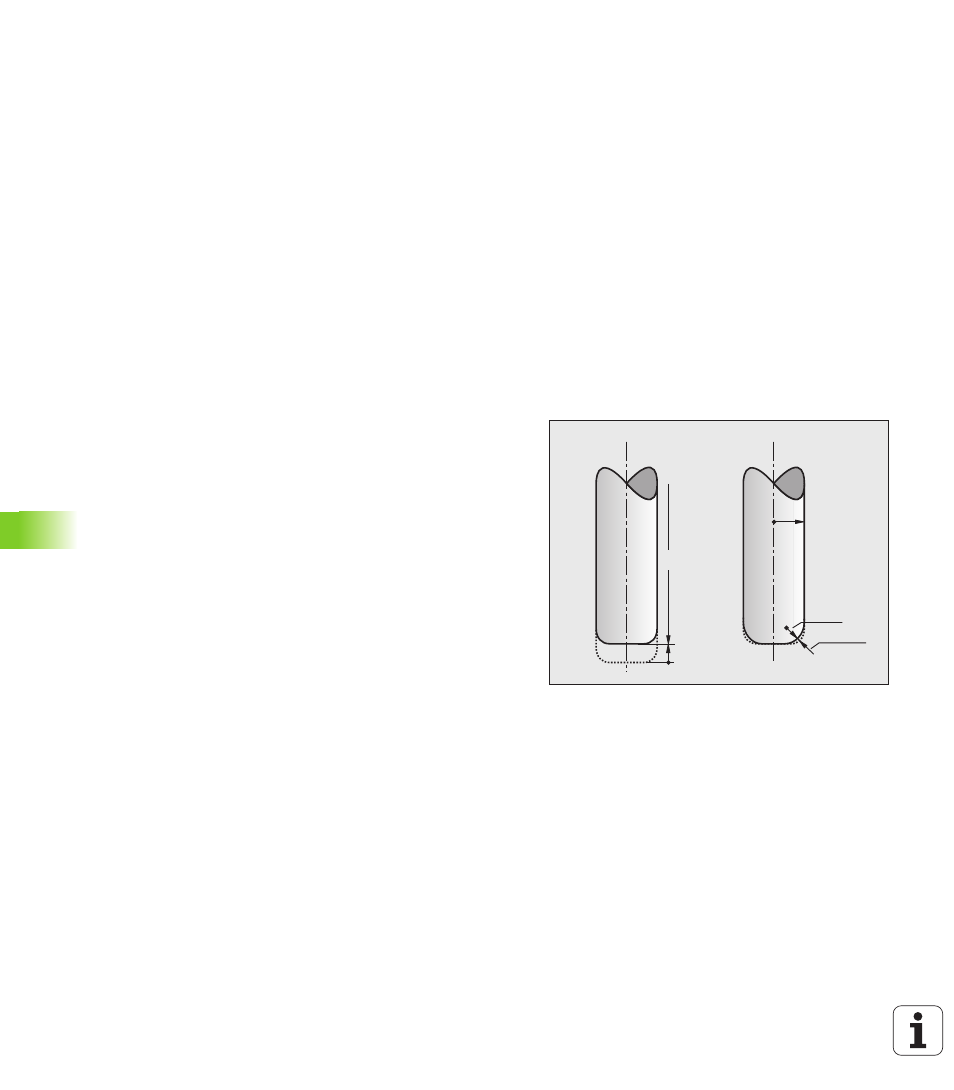

Разрешенные формы инструментов
Разрешенные формы инструментов (см. рис.) задаются в таблице
инструментов с помощью радиусов R и R2:
 Радиус инструмента R: размер от центра инструмента до
наружной поверхности инструмента
 Радиус инструмента 2 R2: радиус закругления от вершины
инструмента до наружной поверхности инструмента
Отношение R к R2 определяет форму инструмента:
 R2 = 0: концевая фреза
 R2 = R: радиусная фреза
 0 < R2 < R: угловая радиусная фреза
На основании этих данных рассчитываются координаты для точки
привязки инструмента P
T
.
Применение других инструментов: дельта-
значения
Если используются инструменты, размеры которых отличаются
от размеров первоначально предусмотренных инструментов,
следует ввести разность длин и радиусов в виде дельта-значений
в таблицу инструментов или в запись вызова инструмента TOOL
CALL:
 Положительное дельта-значение DL, DR, DR2: размеры
инструмента больше размеров оригинального инструмента
(припуск)
 Отрицательное дельта-значение DL, DR, DR2: размеры
инструмента меньше размеров оригинального инструмента
(нижний предел допуска)
Затем ЧПУ выполняет коррекцию положения инструмента на
величину суммы дельта-значений из таблицы инструментов и
вызова инструмента. DL>0
L
R
DR2>0
R2
