254 Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

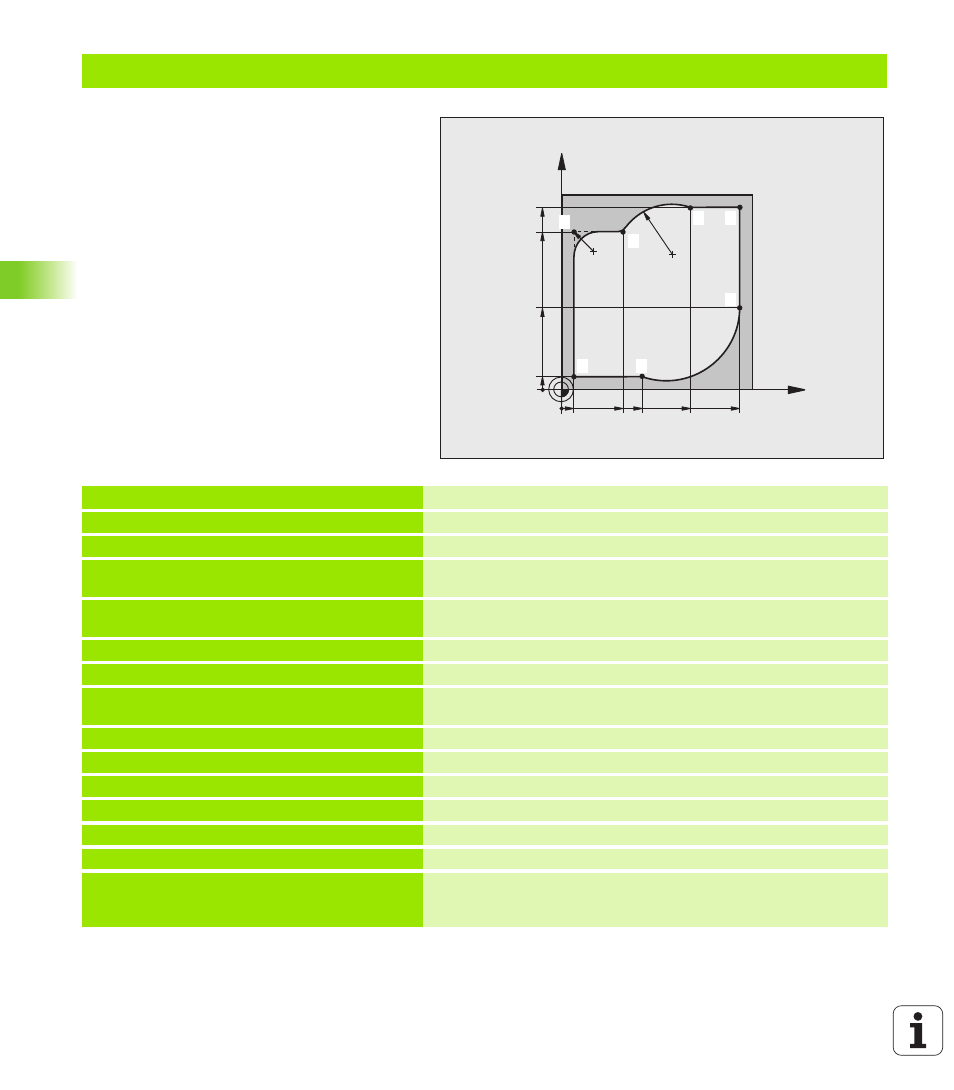

Пример: круговое движение в декартовой системе координат
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки для графического моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Вызов инструмента с осью шпинделя и частотой вращения
шпинделя
4 L Z+250 R0 FMAX Вывод инструмента из материала по оси шпинделя на
ускоренном ходу FMAX
5 L X-10 Y-10 R0 FMAX предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин
7 APPR LCT X+5 Y+5 R5 RL F300 Подвод к контуру в точке 1 по дуге с тангенциальным
примыканием
8 L X+5 Y+85 Точка 2: первая прямая для угла 2
9 RND R10 F150 Ввод радиуса R = 10 мм, подача: 150 мм/мин
10 L X+30 Y+85 Подвод к точке 3: начальная точка окружности с CR
11 CR X+70 Y+95 R+30 DR- Подвод к точке 4: конечная точка окружности с CR, радиус 30 мм
12 L X+95 Подвод к точке 5
13 L X+95 Y+40 Подвод к точке 6
14 CT X+40 Y+5 Подвод к точке 7: конечная точка окружности, дуга окружности с
плавным переходом в точку 6, система ЧПУ рассчитывает
радиус самостоятельно
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
1
2
3
4 5
6
7
