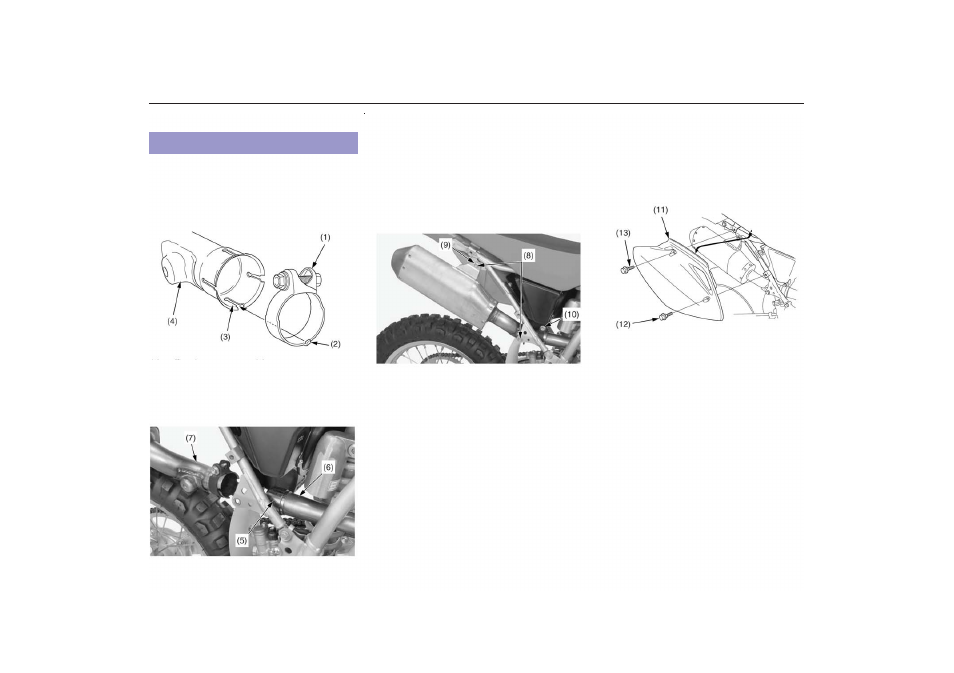

Выпускная труба/Глушитель
86 Обслуживание мотоцикла Honda
1. Снимите старую прокладку.
2. Установите хомут глушителя (1), соединив фиксатор
(2) хомута глушителя с вырезами (3) на каждом
глушителе (4).
(1) хомут глушителя
(2) фиксатор
(3) вырез
(4) глушитель
3. Установите новую прокладку (5) на выпускную трубу
(6).
4. Установите глушитель (7) на выпускную трубу.
(5) прокладка
(6) выпускная труба
(7) глушитель
5. Установите на место крепежные болты (8) и шайбу
(9).
6. Затяните болт хомута глушителя (10) рекомендо
ванным моментом:
21 Нм
7. Затяните крепежные болты глушителя (8)
рекомендо ванным моментом:
32 Нм
(8) крепежные болты глушителя
(9) шайба
(10) болт хомута глушителя
8. Установите на место боковой кожух (11) и его болты
(12).
9. Установите на место крепежные болты (13) седла и
затяните их рекомендованным моментом:
26 Нм
(11) боковой кожух
(12) болт бокового кожуха
(13) болты крепления седла
Установка глушителя
