Зазоры клапанов
Обслуживание мотоцикла Honda
55

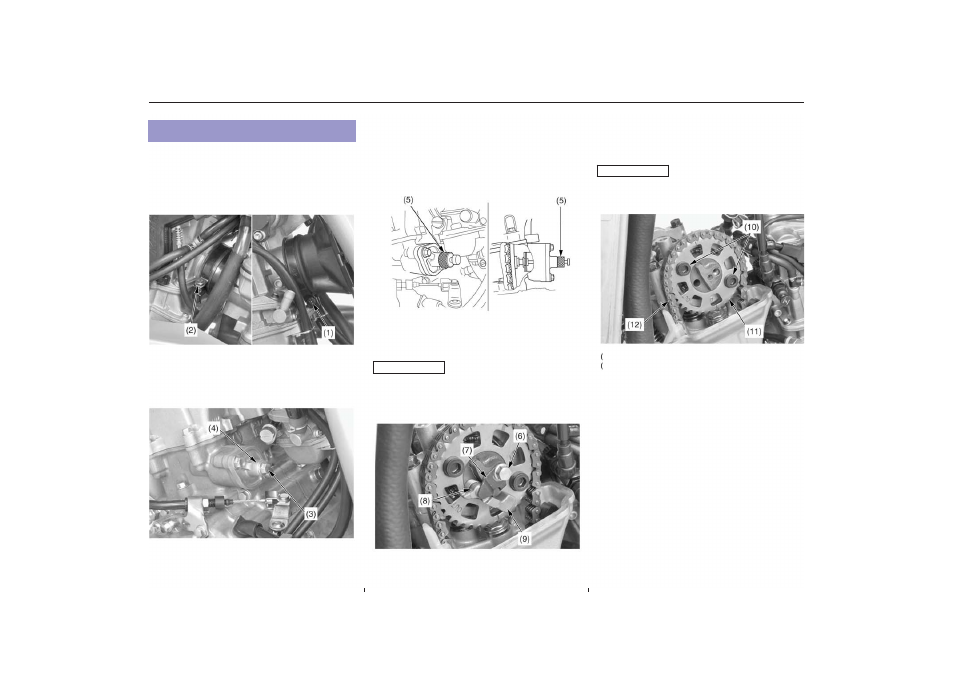

1.
Запишите величину зазоров впускных и выпускных
клапанов.
2.
Ослабьте винт (1) хомута соединительной трубки и
винт (2) изоляционной ленты. Поверните карбюра
тор, чтобы получить доступ к натяжному ролику цепи
распределительного вала.
(1) винт хомута соединительной трубки
(2) винт изоляционной ленты
3.
Снимите болт (3) кожуха натяжного ролика цепи
распределительного вала и его уплотнительную
шайбу (4).
(3)
болт кожуха натяжного ролика цепи
распределительного вала
(4) уплотнительная
шайба
Воспользуйтесь стопором натяжителя.
•Стопор натяжителя 070MG 0010100
4.
Поверните вал натяжителя по часовой стрелке с
помощью стопора (5) до упора, чтобы полностью
отвести натяжитель.
Затем вставьте стопор натяжителя до упора, чтобы
удержать натяжитель в этом положении.
(5) стопор натяжителя
5. Снимите болт (6), стопорную пластину (7),
возвратную пружину (8) и грузик декомпрессора (9).
Исключите падение болта, стопорной пластины,
возвратной пружины и грузика декмопрессора в картер
двигателя.
(6) болт
(8) возвратня пружина
(7) стопорная пластина
(9) грузик декомпрессора
6. Снимите болты с торцевыми головками (10) и
звездочку распределительного вала (11). Закрепите
проволокой цепь (12) распредвала, чтобы исключить
ее падение в картер двигателя.
Исключите падение гаек, звездочки и цепи распредвала
(12) в картер двигателя.
(10) болты с торцевыми головками
(11) звездочка распределительного вала
(12) цепь распредвала
(продолжение на следующей странице)
Демонтаж распределительного вала
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
