Зазоры клапанов
Обслуживание мотоцикла Honda 59

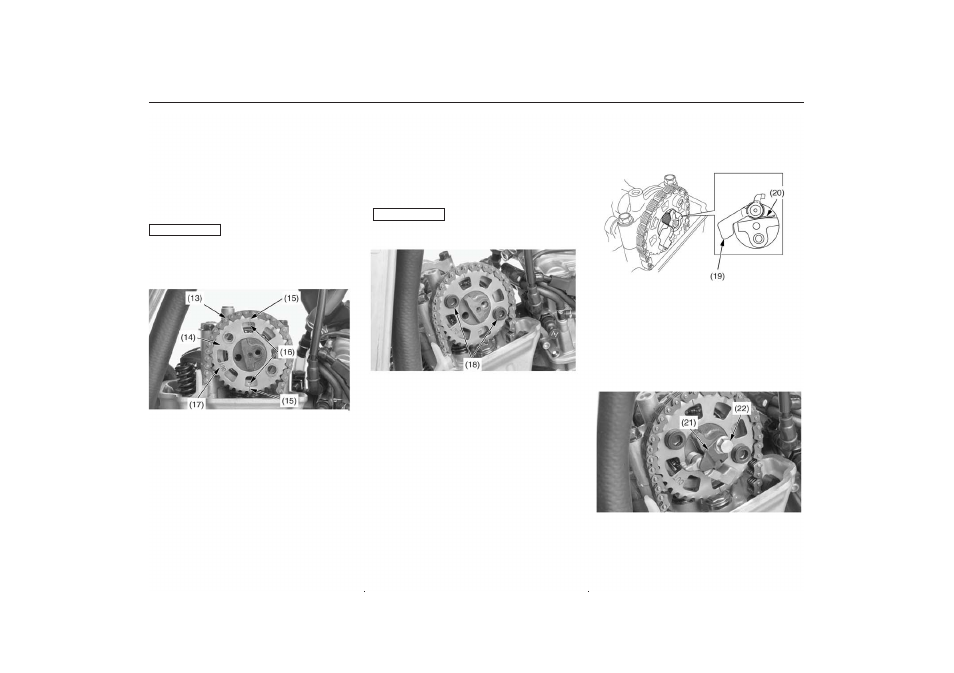

7. Установите цепь распределительного вала (13) на
звездочку (14) распредвала так, чтобы метка (15)
угла опережения зажигания, расположенная на
звездочке распредвала, совместилась с меткой
"ХХХ" (16) на держателе распредвала, затем
установите звездочку на распределительный вал.
Установите звездочку распределительного вала меткой
"OUT" наружу.
Исключите падение звездочки и цепи распредвала в
картер двигателя.
(13) цепь распредвала
(14) звездочка распределительного вала
(15) метка опережения угла зажигания
(16) метка ХХХ
(17) метка "OUT"
8. Произведите чистку резьбы болтов звездочки
распредвала и нанесите на нее герметик.
9. Затяните рекомендованным моментом болты (18)
звездочки распределительного вала перекрестным
образом:
20 Нм
Исключите падение болтов в картер двигателя.
(18) болты звездочки распределительного вала
10. Установите грузик (19) декомпрессора и возвратную
пружину (20) как показано на рисунке ниже.
(19) грузик декомпрессора
(20) возвратная пружина
11. Произведите чистку резьбы болтов и нанесите на
нее герметик (толщина слоя смазки: 6,5 ± 1 мм от
начала).
12. Установите на место стопорную пластину (21) и
затяните болт (22) рекомендованным моментом::
12 Нм
(21) стопорная пластина
22 болт (продолжение на следующей странице)
