Поршень/Поршневые кольца/Поршневой палец
Обслуживание мотоцикла Honda
65
Информацию относительно минимально допустимых
величин вы можете получить, обратившись к Руководству
по ремонту либо проконсультировавшись с сотрудниками
дилерского центра Honda.
1.

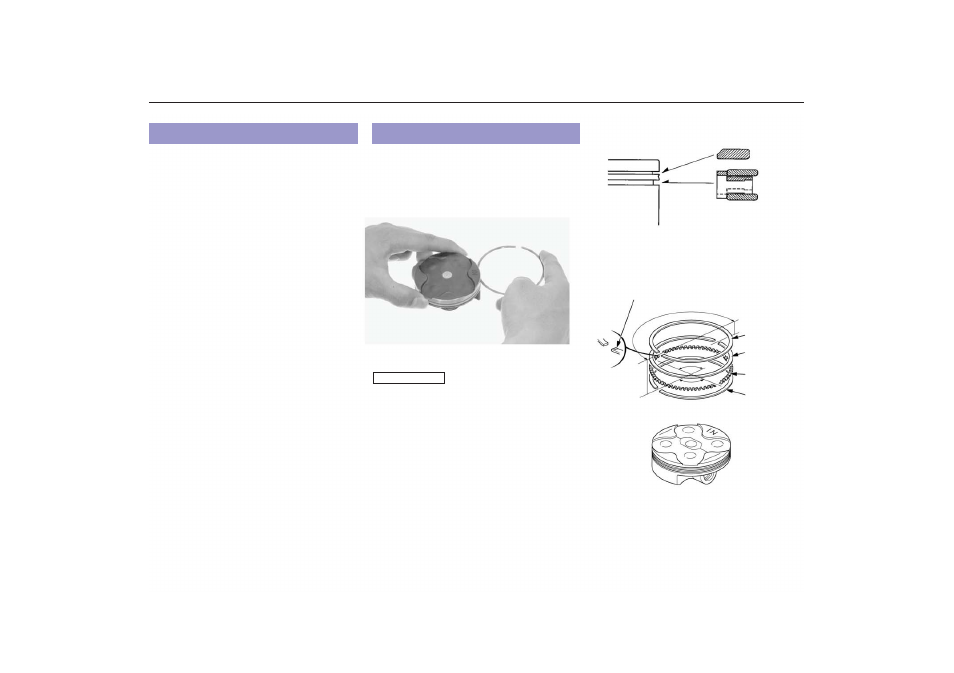

С помощью снятого поршневого кольца удалите
нагар с головки поршня и канавок поршневых колец.
2.
Нанесите на поршневые кольца смазку и установите
их на место.
Во избежание повреждения колец не разжимайте их на
слишком большую величину.
Старайтесь не повредить кольца во время их обратной
установки.
•
Для установки маслосъемного кольца необходимо
предварительно установить промежуточное кольцо,
затем устанавливаются верхнее и нижнее кольцо.
•
Установите верхнее кольцо на поршень, расположив
его стороной с меткой вверх.
3.
Установленные кольца должны свободно вращаться
в канавках, не заедая.
Расположите разрыв верхнего кольца на 180
градусов от разрыва нижнего кольца.
Расположите разрыв промежуточного кольца на 90
градусов от разрыва нижнего и верхнего кольца.
.
Проверка поршня/поршневых колец/поршневого
пальца
Установка поршневого пальца
ПРИМЕЧАНИЕ
верхнее
кольцо
маслосъемное
кольцо
верхнее
кольцо
промежуточное
компрессионное
кольцо
маслосъемное
кольцо
компрессионное
кольцо
метка
