Поршень/Поршневые кольца/Поршневой палец
Обслуживание мотоцикла Honda
67

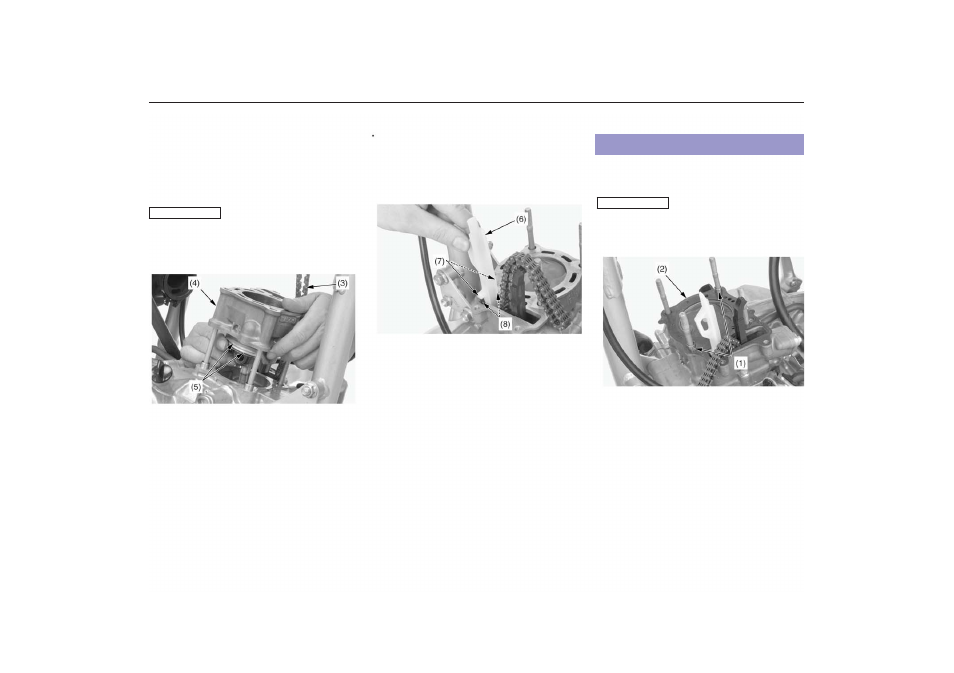

6. Нанесите чистое моторное масло на зеркало
цилиндра, внешнюю поверхность поршня и порш
невые кольца.
Пропустите приводную цепь (3) распределительного
вала через цилиндр. Сжимая поршневые кольца (5),
установите цилиндр поверх поршневых колец.
Старайтесь не повредить поршневые кольца и зеркало
цилиндра.
(3) цепь распредвала
(4) цилиндр
(5) поршневые кольца
7.
Установите направляющую (6) цепи распредвала.
Установите штифты (7) направляющей распредвала
в пазы цилиндра. Вдавливайте направляющую до ее
впрессовки в отверстие на картере.
(6) направляющая цепи распредвала
(7) штифты направляющей цепи распредвала
(8) пазы цилиндра
1.
Установите на место установочные шпильки (1) и
новую прокладку головки цилиндра (2).
Исключите падение установочных шпилек в картер
двигателя.
(1) установочные шпильки
(2) прокладка головки цилиндра
(продолжение на следующей странице)
ПРИМЕЧАНИЕ
Установка головки цилиндра
ПРИМЕЧАНИЕ
