Зазоры клапанов:
60 Обслуживание мотоцикла Honda

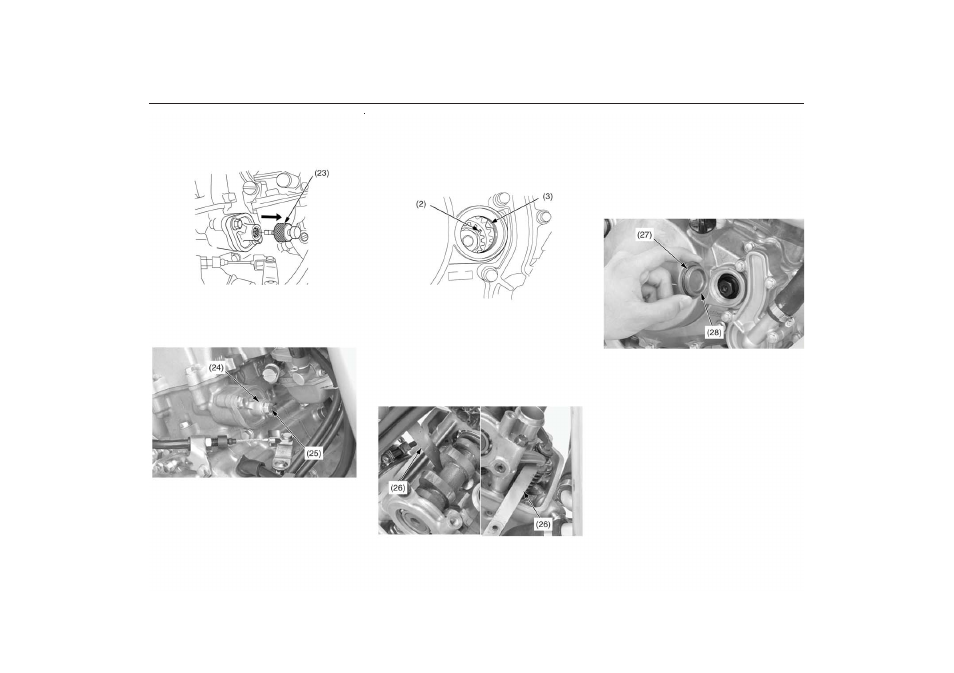

13. Снимите стопор натяжителя (23) с ролика
натяжителя цепи распределительного вала.
(23) стопор натяжителя
14. Установите новую уплотнительную шайбу (24) и
затяните болт (25) кожуха ролика натяжителя цепи
распределительного вала.
(24) уплотнительная шайба
(25) болт кожуха натяжного ролика цепи распредели
тельного вала
15. Поворотом болта первичной ведущей шестерни
коленчатого вала поверните коленчатый вал по
часовой стрелке на два оборота, пока установочная
линия (2) не совместится с установочной меткой (3).
(2) установочная линия
(3) установочная метка
16. Измерьте величину зазоров впускных и выпускных
клапанов.
ВПУСКНЫЕ: 0,16 ± 0,03 мм
ВЫПУСКНЫЕ: 0,26 ± 0,03 мм
(26) калибр для измерения зазоров
17. Нанесите смазку на новое уплотнительное кольцо
(27) и установите его на пробку (28) контрольного
отверстия распределительного вала.
Нанесите смазку на резьбу пробки контрольного
отверстия распределительного вала.
Установите пробку контрольного отверстия
распределительного вала на место и затяните его
рекомендованным моментом: 15 Нм
(27) уплотнительное кольцо
(28) пробка контрольного отверстия коленчатого вала
