Полезные советы по регулировке и настройке карбюратора
114
Гоночные настройки мотоцикла
1.

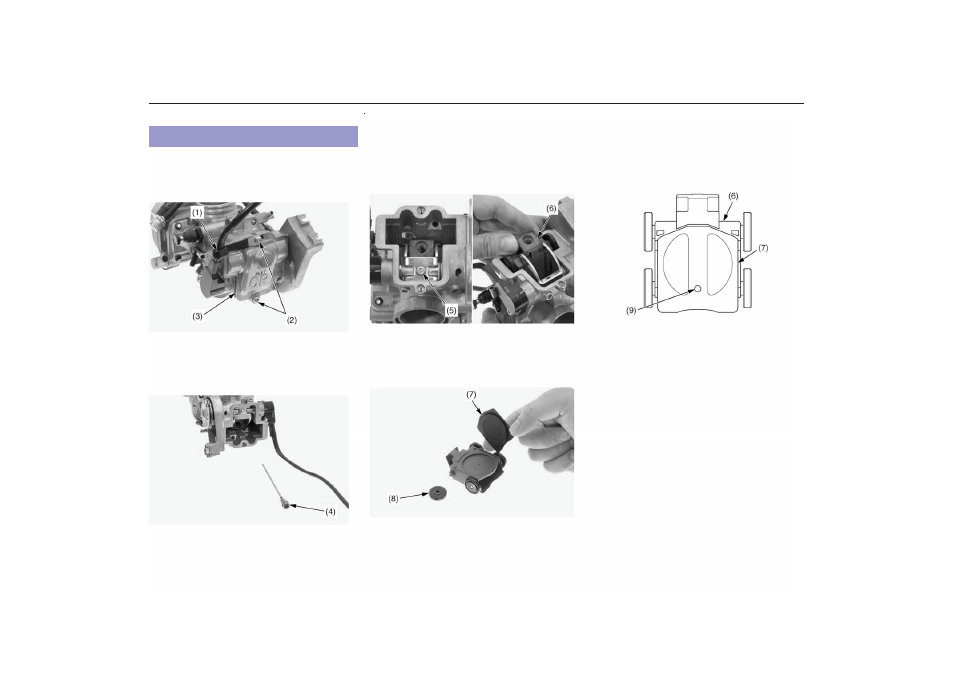

Вытяните вверх хомут троса (1) и снимите верхние
болты (2) карбюратора.
Затем снимите верхнюю часть карбюратора (3).
1) хомут троса
(6) верхние болты карбюратора
(6) верхняя часть карбюратора
2.
Снимите иглу/держатель (4) в сборе.
(4) игла распылителя/держатель в сборе
3.
Снимите винт (5) рычага звездообразным ключом.
При обратной установке данного винта на его резьбу
необходимо нанести герметик.
4.
Снимите дроссельную заслонку (6).
(5) звездообразный винт рычага
(6) дроссельная заслонка
5. Снимите поплавковый клапан (7) и ролик с
дроссельной заслонки.
(7) поплавковый клапан
(8) ролик
При установке поплавкового клапана (7) на
дроссельную заслонку (6) плоская часть заслонки
должна быть направлена наружу, а отверстие (9)
вниз.
(6) дроссельная заслонка
(7) поплавковый клапан
(9) отверстие
Разборка/сборка карбюратора
