Полезные советы по регулировке и настройке карбюратора
Гоночные настройки мотоцикла 113

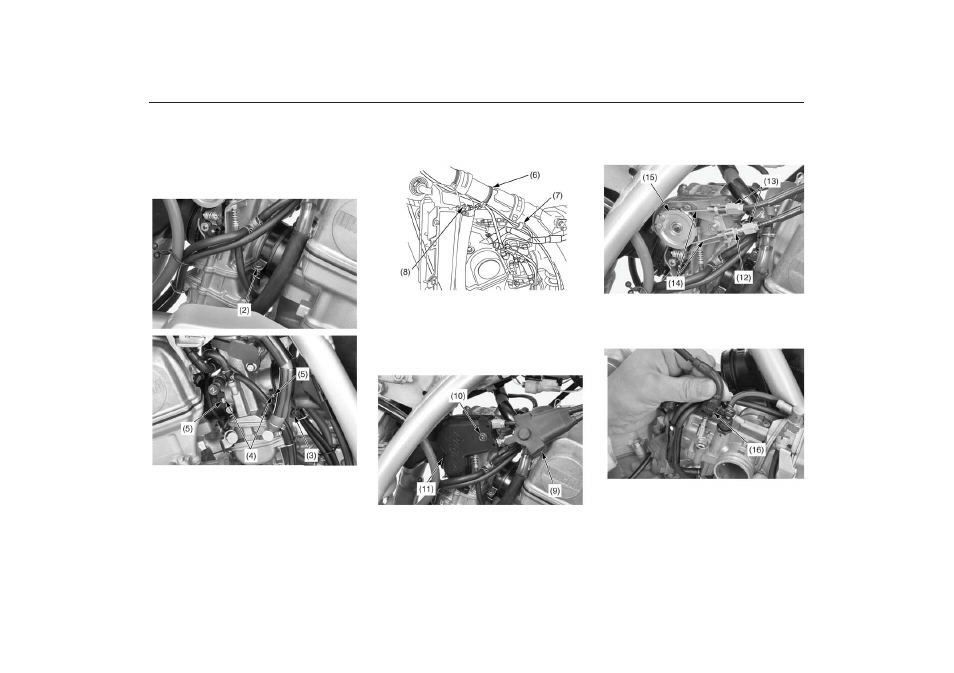

5. Снимите топливный бак (стр. 30).
6. Ослабьте винт изоляционной ленты (2) и винт хомута
соединительной трубки (3).
7. При установке карбюратора необходимо совместить
фиксаторы карбюратора (4) с пазами изолятора и
соединительной трубки (5).
(2) винт изоляционной ленты
(3) винт хомута соединительной трубки
(4) фиксаторы
(5) канавки
8. Отсоедините провод датчика положения
дроссельной заслонки от кольца провода (6) и
хомута (7).
9. Отсоедините колодку разъема датчика положения
дроссельной заслонки (8).
(6) кольцо провода
(7) хомут
(8) штекер датчика положения дроссельной заслонки
10. Оттяните противопылевой колпачок (9).
11. Снимите болт цилиндра дроссельной заслонки (10) и
крышку цилиндра дроссельной заслонки (11).
(9) противопылевой колпачок
(10) болт крышки цилиндра дроссельной заслонки
(11) крышка цилиндра дроссельной заслонки
12. Ослабьте контргайку (12), регуляторы (13) и
отседините тросы привода дроссельной заслонки
(14) от цилиндра дроссельной заслонки (15).
(12) контргайка (14) тросы дроссельной заслонки
(13) регуляторы (15) цилиндр дроссельной заслонки
13. Снимите держатель троса системы горячего
пуска (16).
(16) держатель троса системы горячего пуска
