HONDA CRF150RE (2006) - Инструкция (Страница 103)

Регулировка передней подвески
98 Гоночные настройки мотоцикла
17. С помощью негорючего растворителя очистите
пружину и ее седло для удаления металлических
частиц и иных загрязнений.
18. Сушка пружина и ее седла производится сжатым
воздухом. Не используйте ветошь. Использование
ветоши приведет к попаданию ворсинок ткани на
пружину.
Попадание ворсинок ткани в каналы системы
приведет к нестабильным характеристикам
демпфирования.

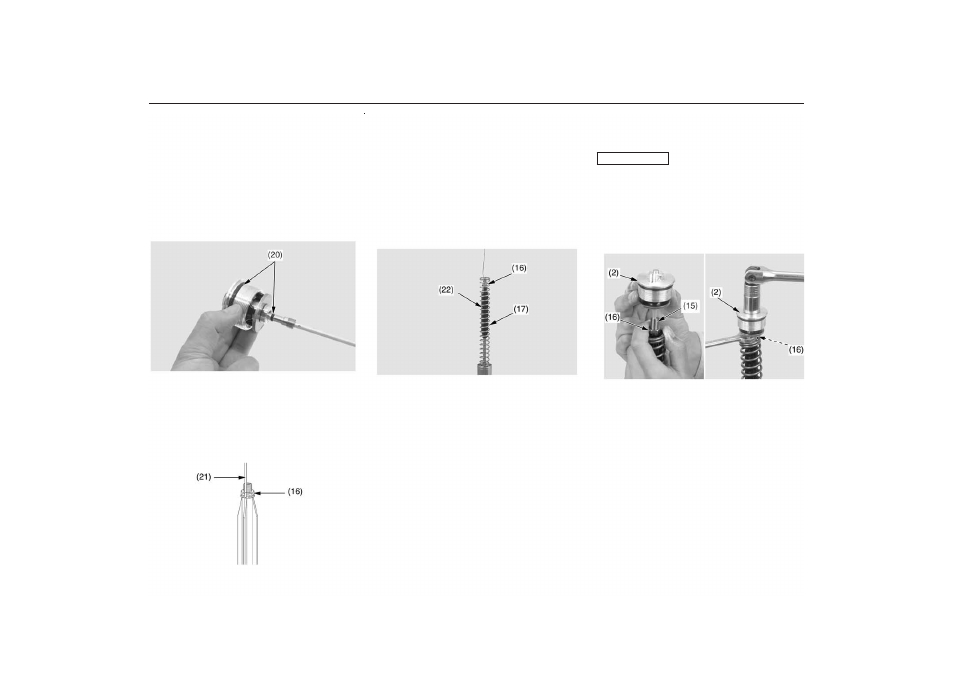

19. Проверьте состояние уплотнительных колец (20) и
игольчатого штока. Нанесите рекомендованную
амортизационную жидкость на уплотнительные
кольца.
(20) уплотнительные кольца
20. Слегка ослабьте контргайку (16).
21. Прикрепите полуметровую металлическую прово
локу (21) к резьбовому соединению контргайки.
Надежно обмотайте проволоку вокруг резьбы.
(16) контргайка
(21) проволока
22. Установите пружину вилки (17) как показано на
рисунке.
Удерживая пружину вертикально за торец с меткой,
пропустите проволоку через пружину.
Наклоните пружину и осторожно опустите ее в
трубу вилки, слегка покачивая.
23. Удерживайте направляющую пружины (22) пальцем,
просунув его между двумя витками пружины в
районе клапана.
Снимите проволоку и вручную затяните контргайку
(16).
(16) контргайка
(17) пружина вилки
(22) направляющая пружины
24. Установите наконечник вилки в сборе в поршневой
шток.
При установке наконечника вилки старайтесь не
повредить игольчатый шток (14) регулятора
демпфирующего усилия и иглу на торце штока.
25. Закрутите наконечник вилки (2) на поршневой шток
(15).
Затяните контргайку рекомендованным моментом:
19,7 Нм
(2) наконечник вилки
(15) поршневой шток
(16) контргайка
26. Временно закрутите наконечник вилки на трубу.
27. Вставьте оба пера вилки в хомуты вилки.
ПРИМЕЧАНИЕ
