Регулировка задней подвески
102 Гоночные настройки мотоцикла
Ознакомьтесь с правилами техники безопасности на стр.
19.
Задняя подвеска может настраиваться под вес водителя и
дорожные условия путём изменения предварительного
сжатия пружины и регулировки демпфирующего усилия
отбоя.
Узел заднего амортизатора включает демпфирующее
устройство, которое содержит азот под высоким
давлением. Не пытайтесь самостоятельно разбирать или
ремонтировать демпфирующее устройство, для
выполнения этих работ обратитесь к официальному
дилеру Honda. Указания, приводимые в настоящем
Руководстве по эксплуатации, ограничиваются
исключительно регулировкой узла амортизатора.
Механическое или термическое воздействие на
устройство может вызвать его взрыв и привести к
травмированию людей.
Обслуживание и утилизация данного узла должны
производиться только официальным дилером компании
Honda или иным квалифицированным специалистом,
располагающим соответствующим инструментом и
оборудованием, а также Руководством по ремонту.
Для приработки подвески необходимо провести обкатку
нового мотоцикла.
Для контргайки и гайки регулировки степени
предварительного сжатия пружины предусмотрены
опционные специальные гаечные ключи.
1. Разместите под двигателем подставку, чтобы
приподнять заднее колесо над опорной
поверхностью.
2. Снимите подрамник. (См. стр. 32).
3. Убедитесь в том, что выставлена стандартная длина
предварительного сжатия. Для проведения
регулировки ослабьте контргайку (1) и
поворачивайте регулятор (2).
Один полный оборот изменяет длину пружины на
1,5 мм.
4. После регулировки, удерживая регулировочную
гайку, затяните контргайку рекомендованным
моментом: 88 Нм

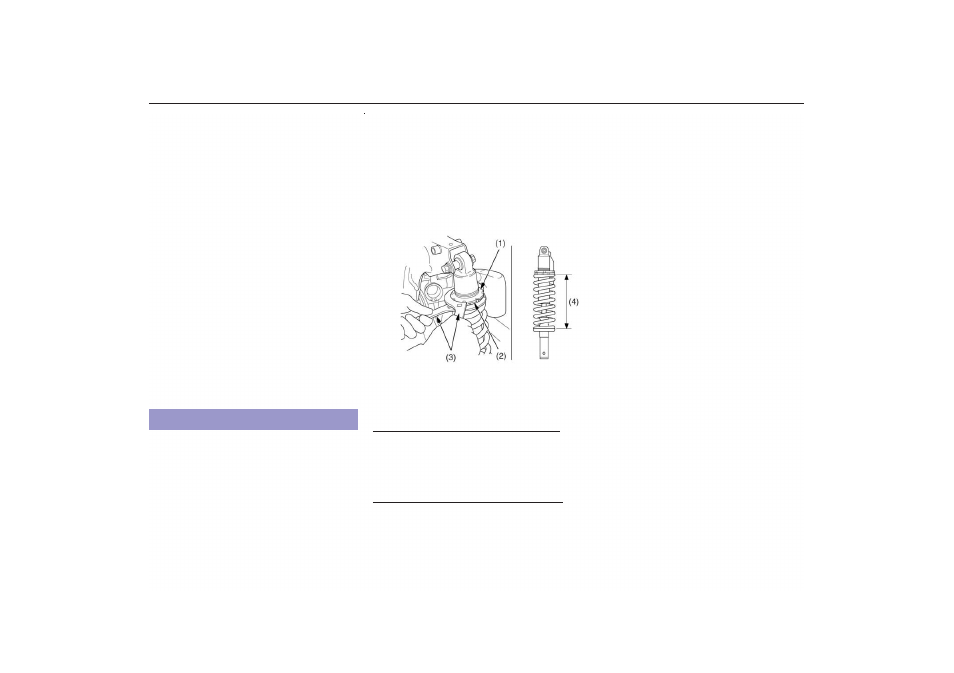

(1) контргайка
(2) регулировочная гайка
(3) гаечный ключ для шпилек
(4) длина пружины
Для увеличения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного
специального ключа (3) и поворотом регулировочной
гайки уменьшите длину пружины (4). Минимальная длина
пружины:
222 мм
226 мм
Для уменьшения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного
специального ключа (3) и поворотом регулировочной
гайки увеличьте длину пружины (4). Максимальная длина
пружины:
234,5 мм
232,8 мм
Каждый оборот регулировочной гайки изменяет степень
предварительного сжатия пружины и длину пружины.
Один оборот равен:
длина пружины/предварительное сжатие пружины:
1,5 мм
Специальные ключи используются для поворота
контргайки и регулировочной гайки.
Длина предварительного сжатия пружины (Стандартная
пружина)
Стандарт:
233,5 мм
Мин:
222 мм
Длина предварительного сжатия пружины (Опционная
пружина)
Мин. (Мягче, 4,8 кгс*мм):
223 мм
Мин. (Жестче, 5,2 кгс*мм):
226 мм
Длина предварительного сжатия пружины (Стандартная
пружина)
Стандарт:
231,8 мм
Мин:
226 мм
Длина предварительного сжатия пружины (Опционная
пружина)
Мин. (Мягче, 4,8 кгс*мм):
223 мм
Мин. (Мягче, 5,0 кгс*мм):
222 мм
Мин. (Жестче, 5,4 кгс*мм):
221 мм
Предварительное сжатие пружины задней подвески
