Приводная цепь
Обслуживание мотоцикла Honda 83

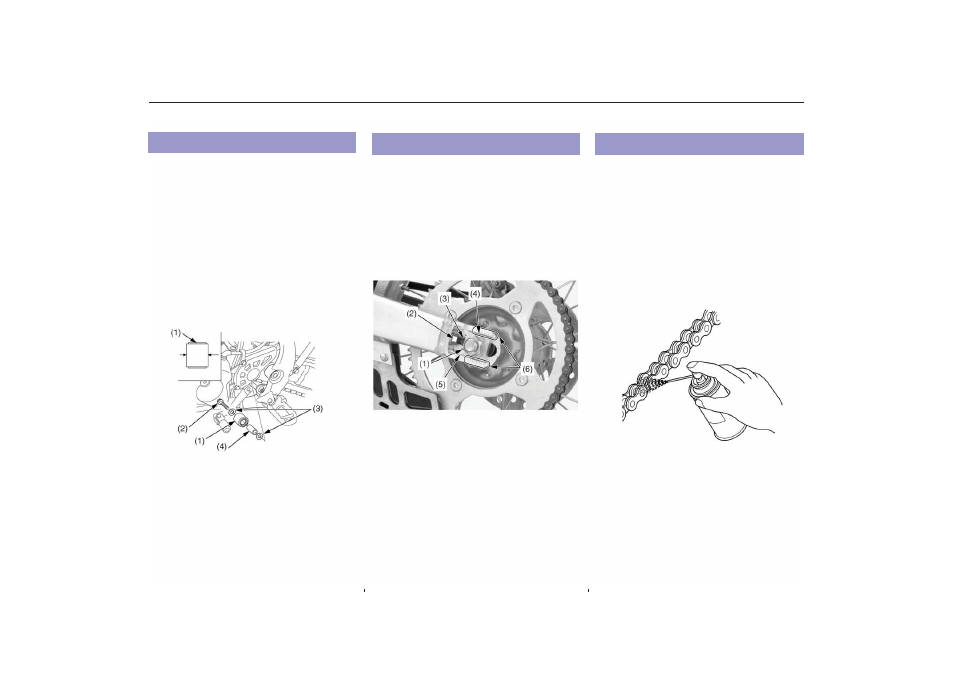

1. Проверьте ролик (1) приводной цепи на отсутствие
повреждений и износа.
2. Измерьте внешний диаметр ролика приводной цепи.
Если диаметр меньше установленного предела,
ролик подлежит замене.
Минимально допустимое значение: 18 мм
Замена ролика производится следующим образом.
Снимите болт (2), шайбы (3), втулку (4) и ролик
приводной цепи.
Установите новый ролик приводной цепи, втулку,
шайбы и затяните болт.
(1) ролик приводной цепи
(2) болт
(3) шайбы
(4) втулка
1. Ослабьте осевую гайку (1) задней оси.
2. Ослабив обе контргайки (2), поворачивайте
регулировочные болты (3) против часовой стрелки
(для уменьшения прогиба) или по часовой стрелке
(для увеличения прогиба).
Совместите установочные метки (4) стопорных
пластин (5) с такими же метками (6), расположен
ными по обеим сторонам качающегося рычага.
(1) гайка задней оси
(2) контргайка
(3) регулировочный болт
(4) установочная метка
(5) стопорная пластина
(6) установочная метка
3. Затяните гайку задней оси рекомендованным
моментом:
88 Нм
4. Повторно проверьте прогиб цепи. При необходи
мости отрегулируйте.
5. Слегка ослабьте регулировочный болт, вращая его
против часовой стрелки, до его касания стопорной
пластины. Затем, удерживая болт гаечным ключом,
затяните контргайку рекомендованным моментом:
27 Нм
Для смазки приводных цепей рекомендуется
применять имеющиеся в торговой сети средства,
специально предназначенные для смазки приводных
цепей, а не моторное масло. Рекомендуется
применять средство Chain Lube или его эквивалент,
либо трансмиссионное масло SAE 80 или 90.
Тщательно пропитайте каждое звено цепи так, чтобы
смазка проникла между сопряженными поверхнос
тями роликов и пластинами звеньев.
Ролики приводной цепи Регулировка Смазка
