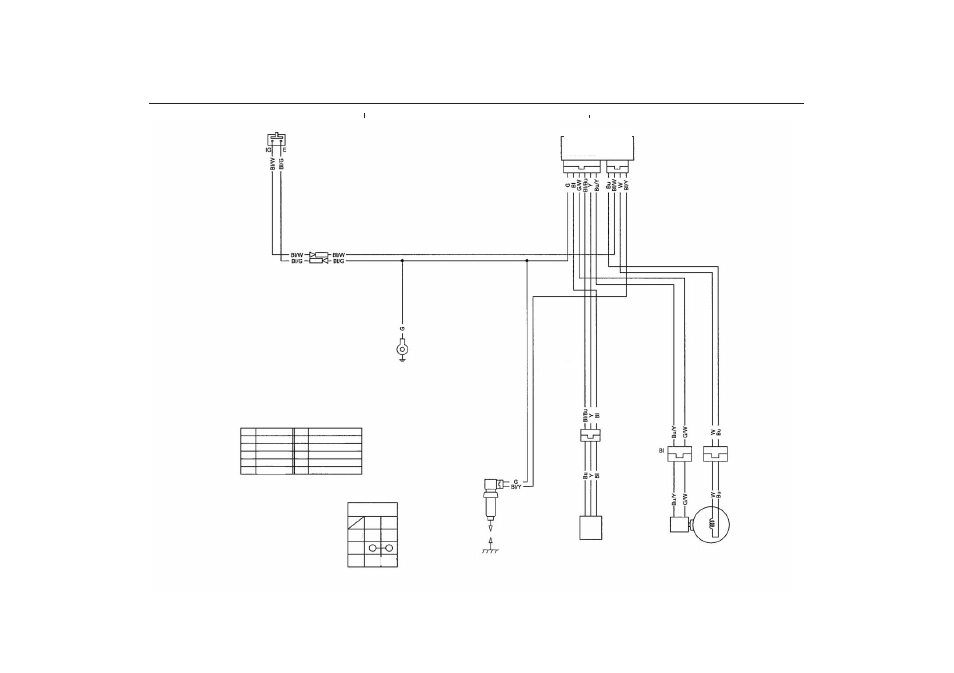

Коммутационная схема
146
Информация технического характера
ЧЕРНЫЙ
ЖЕЛТЫЙ
СИНИЙ
КОРИЧНЕВЫЙ
БЕЛЫЙ
КРАСНЫЙ
ЗЕЛЕНЫЙ
ВЫКЛ. ДВИГАТЕЛЯ
ЦЕЛОСТН. ЦЕПИ
СЕРЫЙ
РОЗОВЫЙ
СВЕТЛО ЗЕЛЕНЫЙ
ГОЛУБОЙ
ОРАНЖЕВЫЙ
Bl
Br
W
R
G
Bu
Y
ОСВ.
Bg
Lb
O
P
G
НАЖ.
ЦВЕТ
BI/G BI/W
E
IG
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ
ЗАЖИГАНИЯ
СВЕЧА ЗАЖИГАНИЯ
ДАТЧИК ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ИМПУЛЬСНЫЙ
ГЕНЕРАТОР
ЗАЖИГАНИЯ
ГЕНЕРАТОР
