Регулировка передней подвески
Гоночные настройки мотоцикла 95

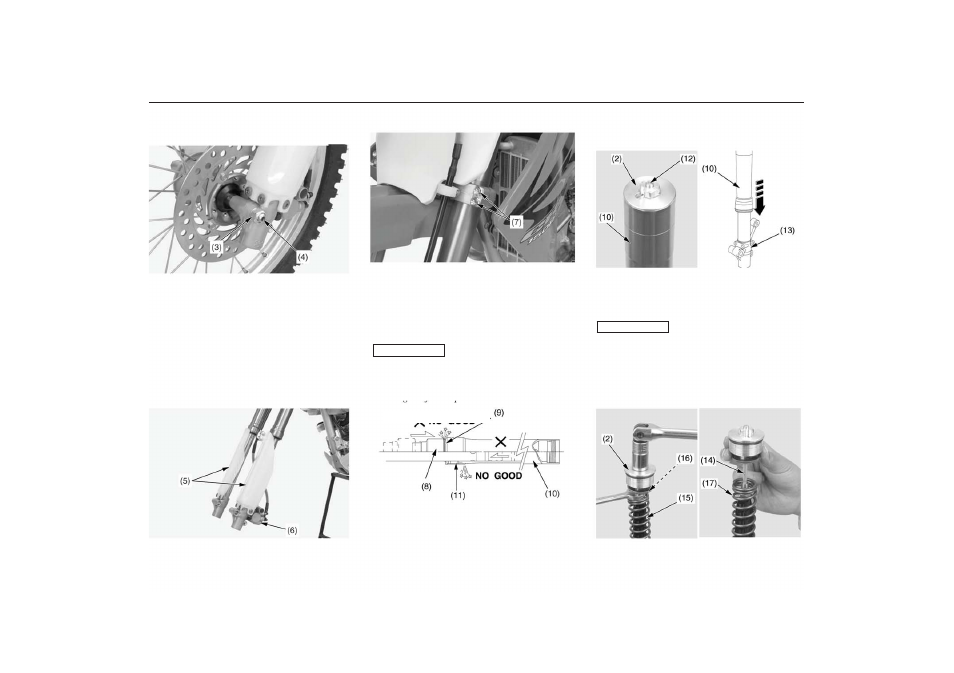

4. Снимите гайку (3) оси.
5. Извлеките ось (4) из ступицы колеса и снимите
переднее колесо.
(3) гайка оси
(4) ось переднего колеса
6. Снимите грязевые щитки (5) и тормозной суппорт
(6).
• Не держите тормозной суппорт за тормозной шланг.
• Не нажимайте на рычаг тормоза, когда снято
переднее колесо. Это приведет к сжиманию колодок
и последующим трудностям в установке тормозного
диска между прокладок.
(5) грязевые щитки вилки (6) тормозной суппорт
7. Ослабьте нижние стяжные болты (7) верхнего
мостика вилки и извлеките перья вилки.
(7) нижние стяжные болты
8. Проведите чистку всех компонентов передней вилки,
обращая особое внимание на трущиеся поверхности
трубчатого наконечника (8) и сальника (9).
При извлечении наконечника вилки существует опасность
выпадания трубы вилки (10) на трубчатый наконечник и
повреждения сальника и направляющей втулки (11).
Придерживайте трубу вилки и трубчатый наконечник при
их извлечении.
(8) трубчатый наконечник
(9) сальник
(10) труба вилки
(11) направляющая втулка
9. Запишите положение регулятора демпфирующего
усилия отбоя и поверните регулировочный винт (12)
против часовой стрелки до упора.
10. Удерживая трубу вилки (10), снимите с нее
наконечник
(2). Осторожно вставьте трубу вилки в нижнюю часть
трубчатого наконечника (13).
(2) наконечник вилки
(10) труба вилки
(12) регулировочный винт
(13) нижний торец внешней трубчатого наконечника
При выполнении демонтажа наконечника вилки
старайтесь не повредить игольчатый шток (14)
регулятора демпфирующего усилия и иглу на торце
штока.
11. Удерживая контргайку (16), снимите наконечник
вилки (2) со штока поршня (15).
12. Снимите пружину вилки (17).
(2) наконечник вилки (14) игольчатый шток регулятора
(15) поршневой шток (16) контргайка
(17) пружина вилки
(продолжение на следующей странице)
