Демонтаж седла
Общие сведения по управлению мотоциклом и вождению
29
Ознакомьтесь с правилами техники безопасности на стр.
19.

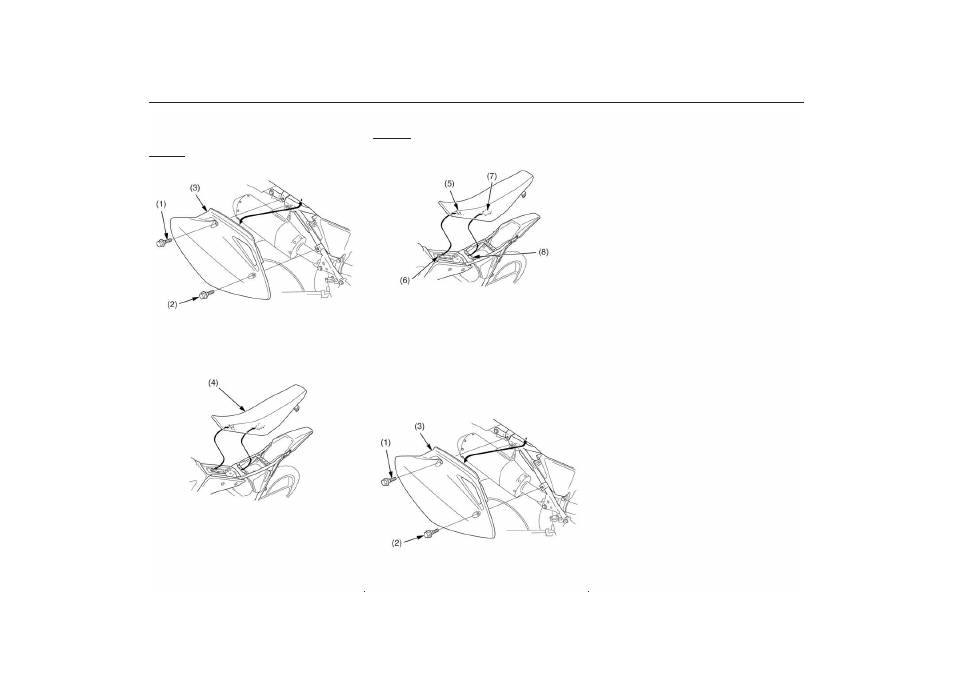

Демонтаж
1. Выверните винты крепления сиденья (1), снимите
болты бокового кожухов (2) и боковые кожухи (3)
(1) болты крепления седла
(2) болт бокового кожуха
(3) боковой кожух
2. Снимите седло (4), сдвинув его назад.
(4) седло
Установка:
1. Установите седло на место, совместив передний
выступ (5) с кронштейном седла (6), а задний выступ
(7) с ушком (8) на раме.
(5) передний выступ
(6) кронштейн седла
(7) задний выступ
(8) ушко
2. Установите на место боковые кожухи (3) и затяните
болты (2) боковых кожухов.
3. Установите крепежные болты (1) седла и затяните их
рекомендованным моментом.
26 Нм
(1) болты крепления седла
(2) болт бокового кожуха
(3) боковой кожух
