Поршень/Поршневые кольца/Поршневой палец
64
Обслуживание мотоцикла Honda
1.

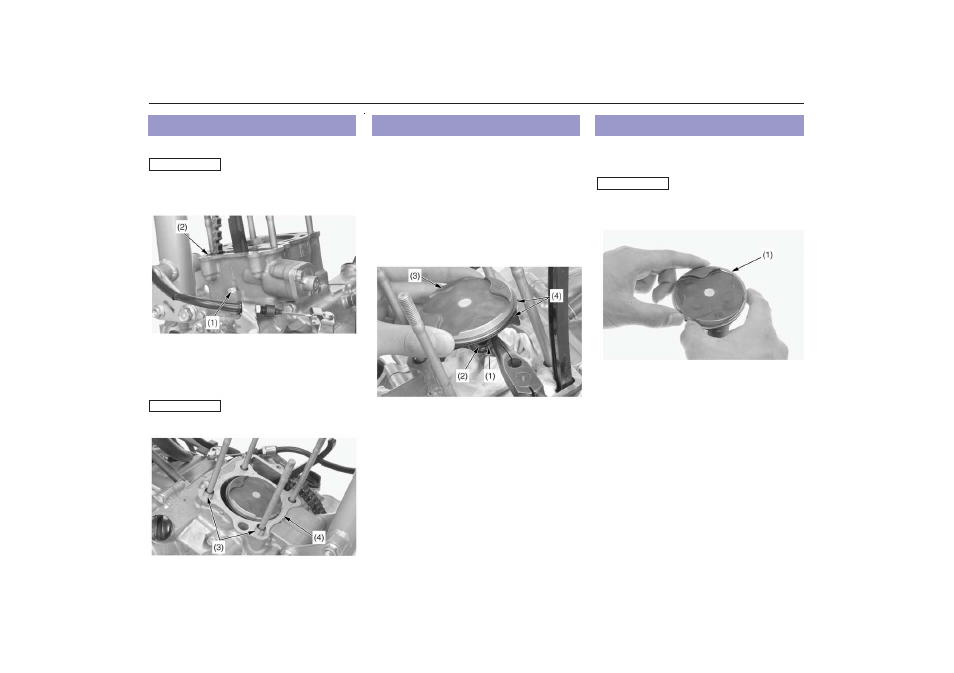

Снимите болт цилиндра (1) и сам цилиндр (2).
Исключите падение цепи распредвала в картер
двигателя.
Не наносите по цилиндру ударов и не пытайтесь его
выдернуть.
(1) болт цилиндра
(2) цилиндр
2.
Снимите установочные шпильки (3) и прокладку
цилиндра (4).
Исключите падение установочных шпилек в картер
двигателя.
(3) установочные шпильки
(4) прокладка цилиндра
1.
Поместите над отверстием картера чистую ветошь
во избежание попадания в него стопорных колец
поршневого пальца и иных компонентов.
2.
Снимите стопорные кольца (1) поршневого пальца с
помощью пассатиж.
3. Выдавите поршневой палец (2) из поршня.
Извлеките поршень.
(1) стопорное кольцо поршневого пальца
(2) поршневой палец
(3) поршень
(4) поршневые кольца
Разожмите поршневые кольца (1) и снимите их с поршня,
подняв вверх.
Во избежание повреждения колец не разжимайте их на
слишком большую величину.
(1) поршневое кольцо
Демонтаж цилиндра
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Демонтаж поршня
Если мотоцикл используется для участия в гоночных
состязаниях, замена поршня в сборе с кольцами должно
производиться через каждые 15 мото часов.
Поршневой палец подлежит замене через каждые 15
мото часов.
Демонтаж поршневого кольца
ПРИМЕЧАНИЕ
