Приводная цепь
84
Обслуживание мотоцикла Honda
Для обеспечения максимального срока службы
необходимо очищать, смазывать и регулировать привод
ную цепь перед каждой поездкой.
1.

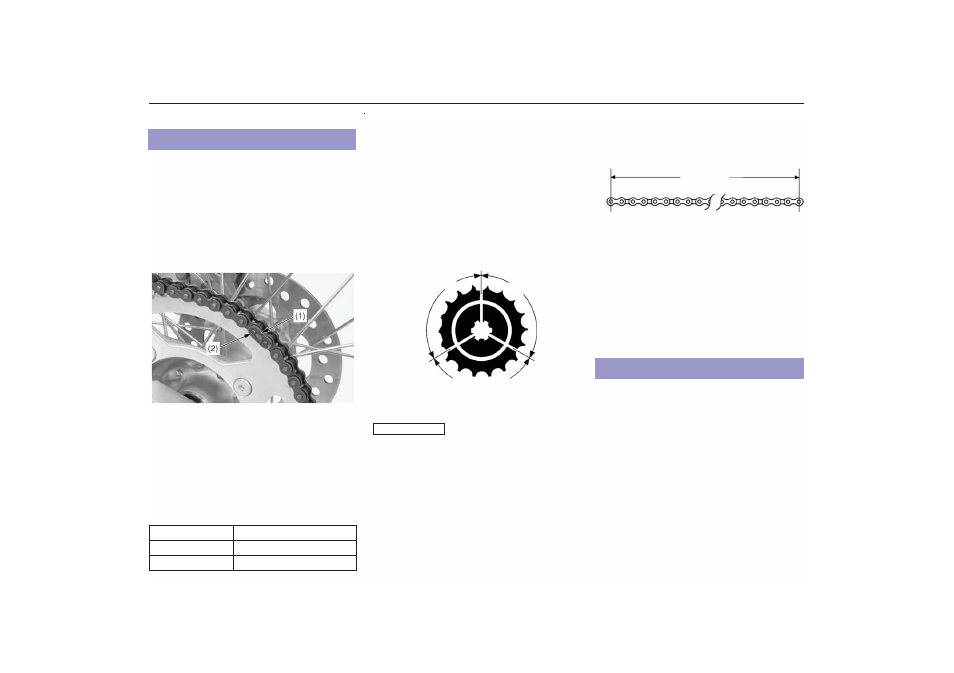

Снимите пассатижами чеку соединительного звена
(1). Не сгибайте и не деформируйте звено иным
образом.
Снимите соединительное звено (2). Снимите
приводную цепь.
(1) чека
(2) соединительное звено
2. Промойте приводную цепь в негорючем
растворителе и просушите.
3.
Осмотрите приводную цепь на предмет наличия
возможных повреждений или чрезмерного износа.
Приводная цепь с повреждёнными роликами,
ослабшими осями или отсутствующими стопорными
кольцами подлежит замене.
Приводная цепь для замены:
4.
Проверьте зубья звездочки цепи на предмет износа
или повреждений.
Рекомендуется при замене приводной цепи
заменять и звездочку.
И приводная цепь, и звездочки должны быть
исправны. Иначе после замены на новую, например,
цепь, она быстро износится.
Чрезмерно изношенные зубья цепи имеют
крючковатый вид. Поврежденная или изношенная
звездочка подлежит замене.
Повреждённые зубья
звёздочки
ЗАМЕНИТЬ
Исправные зубья звездочки
Использование новой приводной цепи совместно с
изношенными звездочками приведет к преждевре
менному выходу приводной цепи из строя.
5.
Для определения степени износа приводной цепи
необходимо ее измерить. Включите любую
передачу. Затем поверните заднее колесо вперед до
натяжения нижней части цепи. На натянутой цепи
измерьте длину 21 звена, от центра роликов.
Если полученное значение превышает максимально
допустимую длину, приводная цепь подлежит
замене. Измерив длину цепи, включите нейтральную
передачу до продолжения осмотра мотоцикла.
Максимально допустимая длина: 259,0 мм
ИЗМЕРЬТЕ ДЛИНУ 21 ЗВЕНА ПРИВОДНОЙ ЦЕПИ
6.
Смажьте приводную цепь (стр. 83).
7.
Установите цепь на звездочки и замкните ее концы с
помощью соединительного звена. Для облегчения
сборки рекомендуется при установке соедини
тельного звена удерживать концы цепи на зубьях
задней звездочки. Установите чеку соединительного
звена таким образом, чтобы замкнутый конец чеки
был расположен по ходу вращения колеса.
8.
Повторно проверьте прогиб цепи. При необходи
мости отрегулируйте.
•
Соединительное звено является важнейший
фактором обеспечения безопасного использования
цепи. Исправное соединительное звено пригодно
для повторной установки на мотоцикл.
•
При обратной сборке приводной цепи рекомен
дуется использовать новую чеку.
Установку новой цепи можно облегчить, присоеди
нив ее с помощью соединительного звена к старой
цепи, и затем натянув ее на звездочки.
Демонтаж, чистка и замена
Размер/количество звеньев
CRF 150R
DID420 DS3/120
CRF 150RB
DID420 DS3/126
Изношенные
зубья звёздочки
ЗАМЕНИТЬ
ИСПРАВНО
ПРИМЕЧАНИЕ
Дополнительная информация о приводной цепи
