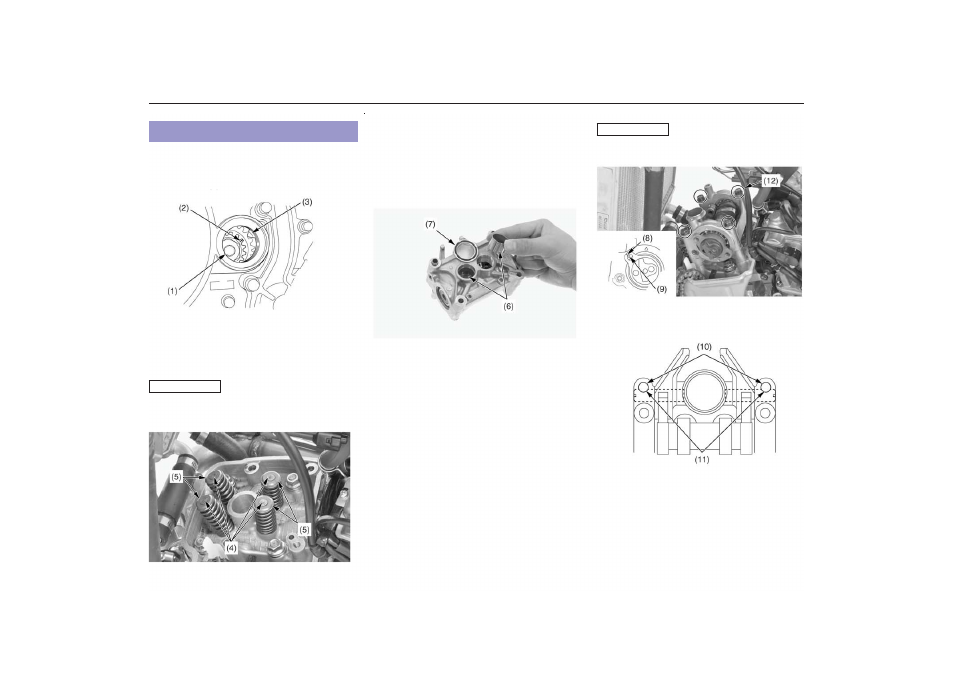

Зазоры клапанов
58 Обслуживание мотоцикла Honda
1. Удерживая распределительный вал, поворотом
болта (1) первичной ведущей шестерни коленчатого
вала поверните коленчатый вал по часовой стрелке
до тех пор, пока установочная линия (2) не
совместится с установочной меткой (3).
(1) болт первичной ведущей шестерни
(2) установочная линия
(3) установочная метка
2. Установите новые шайбы (4) на пружинодержатели
клапанов (5).
.
(4) регулировочные шайбы
(5) пружинодержатели клапанов
3. Нанесите масло на основе дисульфида молибдена
(смесь из равных частей моторного масла и
консистентной смазки на основе дисульфида
молибдена, а которой содержание присадки
дисульфида молибдена превышает три процента) на
внешнюю поверхность всех толкателей клапанов (6).
4. Установите толкатели клапанов на
распределительный вал.
5. Нанесите смазку на новое уплотнительное кольцо (7)
и установите его на место.
(6) толкатели клапанов
(7) уплотнительное кольцо
6. Нанесите масло на основе дисульфида молибдена
(смесь из равных частей моторного масла и консис
тентной смазки на основе дисульфида молибдена, а
которой содержание присадки дисульфида молиб
дена превышает три процента) на поверхность
контуров кулачков клапанов (6).
Установите распределительный вал в сборе на
головку цилиндра так, чтобы совместились устано
вочная линия (8) на торце распределительного вала
с установочной меткой (9) на держателе как показано
выше.
Нанесите смазку на резьбу и посадочную поверх
ность болтов распределительного вала.
Совместите отверстия (10) болтов узла держателя
распределительного вала с вырезами (11) на валу
коромысел.
Затяните рекомендованным моментом болты (12)
узла держателя распределительного вала пере
крестным образом в два три прием:
13 Нм
.
(8) установочная линия
(9) установочная метка
(12) болты узла держателя распределительного вала
(10) отверстия болтов узла держателя
распределительного вала
(11) вырезы на валу коромысел
