Зазоры клапанов
Обслуживание мотоцикла Honda 61

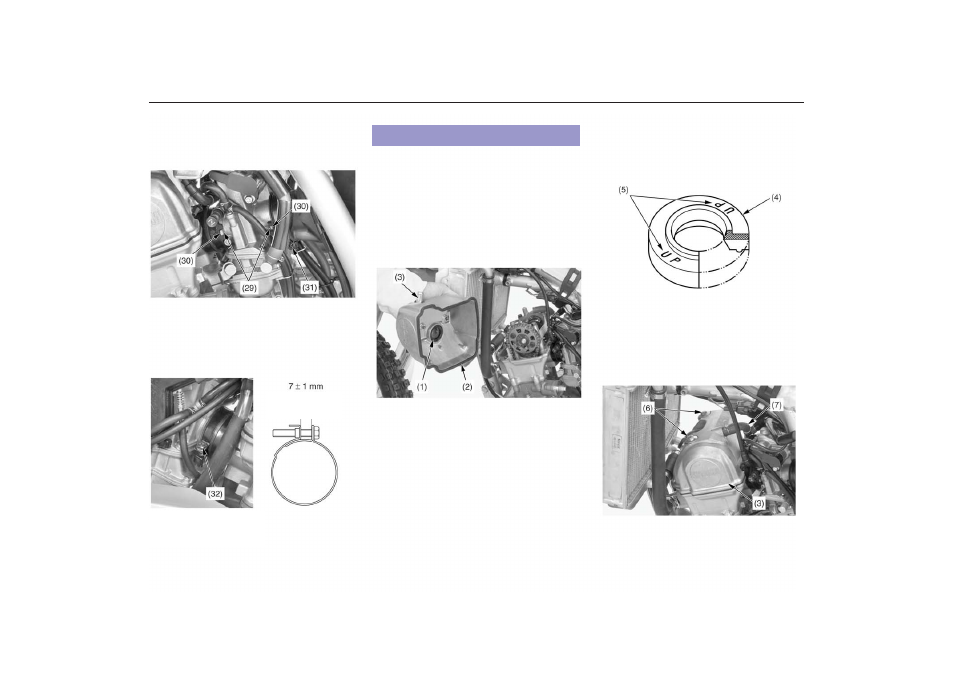

18. Поверните карбюратор и совместите его фиксаторы
(29) с канавками (30) на изоляторе и соединительной
трубке.
19. Затяните винт (31) хомута соединительной трубки.
(29) фиксаторы
(30) канавки
(31) винт хомута соединительной трубки
20. Затяните винт изоляционной ленты (32) таким
образом, чтобы расстояние составляло 7 ± 1 мм.
1. Проверьте состояние уплотнения (1) гнезда свечи
зажигания. при необходимости замените.
Нанесите смазку на уплотнение гнезда свечи
зажигания.
Установите уплотнение (1) гнезда свечи зажигания
на крышку головки цилиндра.
2. Осмотрите уплотнение (2) гнезда свечи зажигания на
предмет наличия повреждений и износа. При
необходимости замените.
Установите прокладку крышки головки цилиндра в
канавку на крышке (3) головки цилиндра.
(1) уплотнение гнезда свечи зажигания
(2) прокладка крышки головки цилиндра
(3) крышка головки цилиндра
3. Убедитесь в том, что резиновая прокладка (4)
исправна. При необходимости замените.
Установите резиновые прокладки в крышку головки
цилиндра метками "UP" (5) вверх.
(4) резиновая прокладка
(5) метки "UP"
4. Установите на место крышку (3) головки цилиндра и
затяните ее болты (6) рекомендованным моментом:
10 Нм
5. Подсоедините вентиляционную трубку (7).
(3) крышка головки цилиндра
(6) болты крышки головки цилиндра
(7) вентиляционная трубка
6. Вкрутите свечу зажигания (стр. 52).
7. Установите на место топливный бак и седло (стр. 31).
7 ± 1 мм
(32) винт изоляционной ленты
Установка крышки головки цилиндра
