Подключение электропитания
1. Вставьте силовой кабель в кабельный зажим на задней панели источника тока.
2. Подключите кабель заземления (защитного) к клемме GROUND (заземление,
) блока TB1, как показано ниже.
3. Подключите силовые кабели к клеммам блока TB1, как показано ниже.
4. Убедитесь в том, что выключатель питания находится в положении выкл (OFF) и останется в положении выкл
(OFF) в течение всего времени установки системы.
5. Подключите провода шнура питания к выключателю питания в соответствии с государственными
и муниципальными электрическими нормами.
цвета проводов для Северной Америки
U = черный
V = белый
W = красный
(Защитное) грунтовое заземление = зелено-желтый
цвета проводов для Европы
U = черный
V = синий
W = коричневый
(Защитное) грунтовое заземление = зелено-желтый

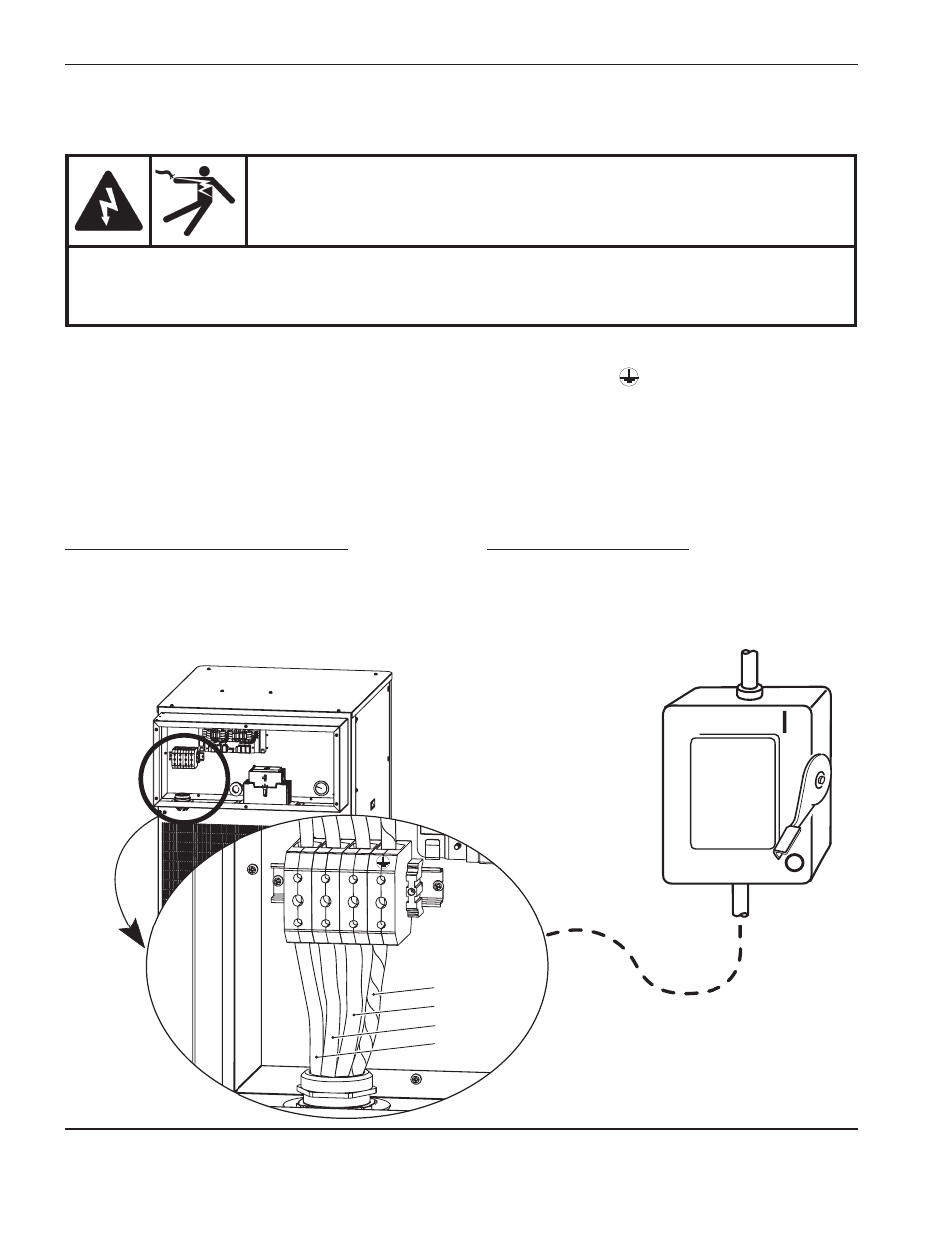

Выключатель
питания
Силовой
кабель
TB1
W
V
Заземление
U
U
V
W
ОПАСНОСТЬ!
ЭЛЕКТРИчЕСКИй РАЗРЯд МОжЕТ БыТЬ СМЕРТЕЛЬНыМ
В
ыключатель питания должен быть установлен в положение выкл (oFF) до выполнения
любых подключений силовых кабелей. В США нужно использовать процедуру недопущения
несанкционированного включения оборудования до завершения установки. В других странах нужно
следовать применимым государственным и муниципальным процедурам техники безопасности.
