Установка
HPR800XD Auto Gas
– 80650J, 1-я редакция
3-25

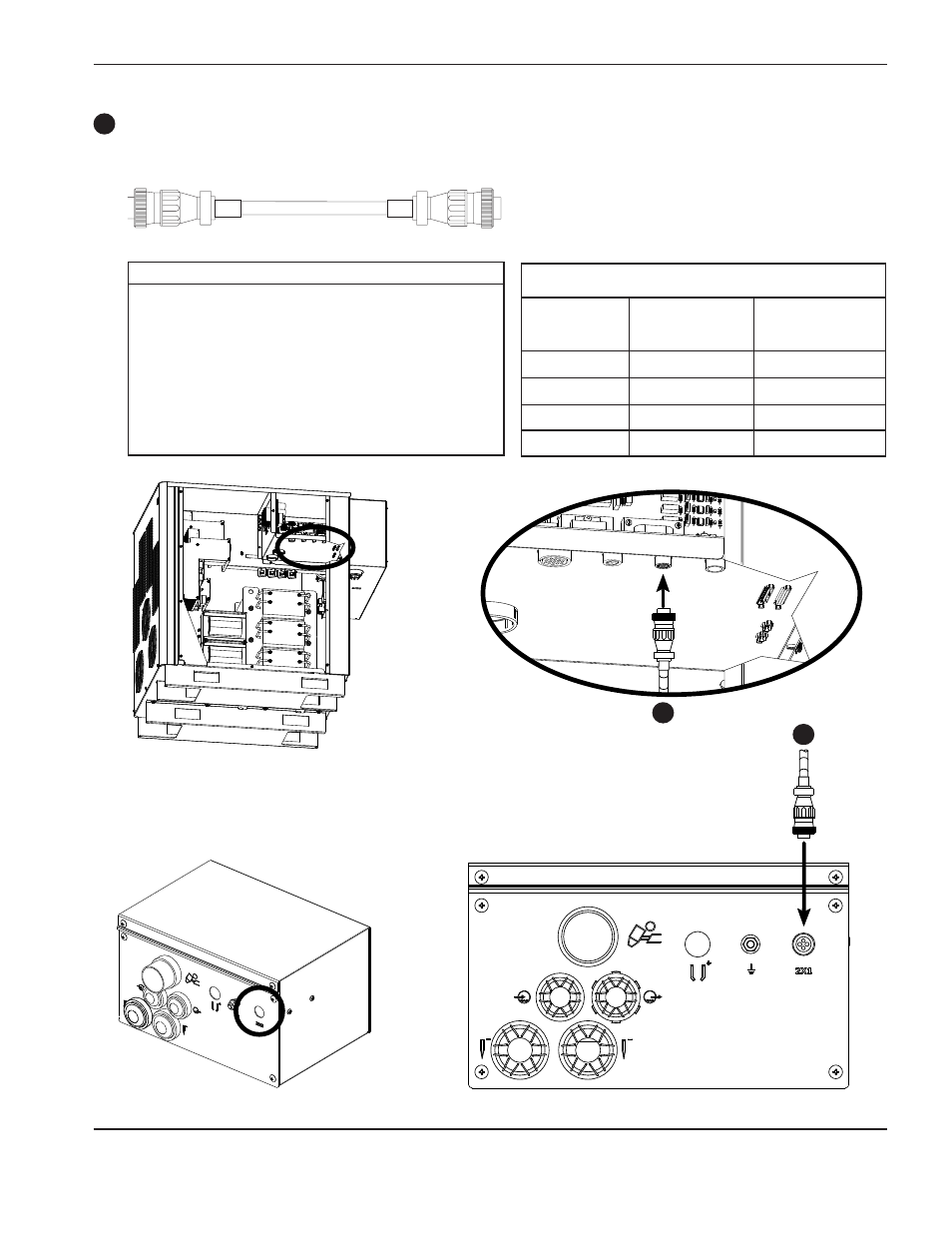

Силовой кабель системы зажигания дуги
(от первичного источника тока)
Конец с гнездами к системе зажигания дуги
№ детали
длина
№ детали
длина
123419
3 м
123425
22,5 м
123834
4,5 м
123736
25 м
123420
6 м
123426
30 м
123670
7,5 м
123672
35 м
123422
9 м
123938
37,5 м
123835
10 м
123673
45 м
123423
12 м
123837
60 м
123671
15 м
123838
75 м
123836
20 м
Список сигналов кабеля:
источник тока — система зажигания дуги
Конец со стороны
источника тока
Конец со стороны
системы зажигания дуги
Штырек №
Описание
Штырек №
1
120 В перем. тока —
под напряжением
1
2
120 В перем. тока —
возврат
2
3
Заземление
3
4
Не используется
4
5
5
5
Гнезда
Штырьки
Первичный источник тока
