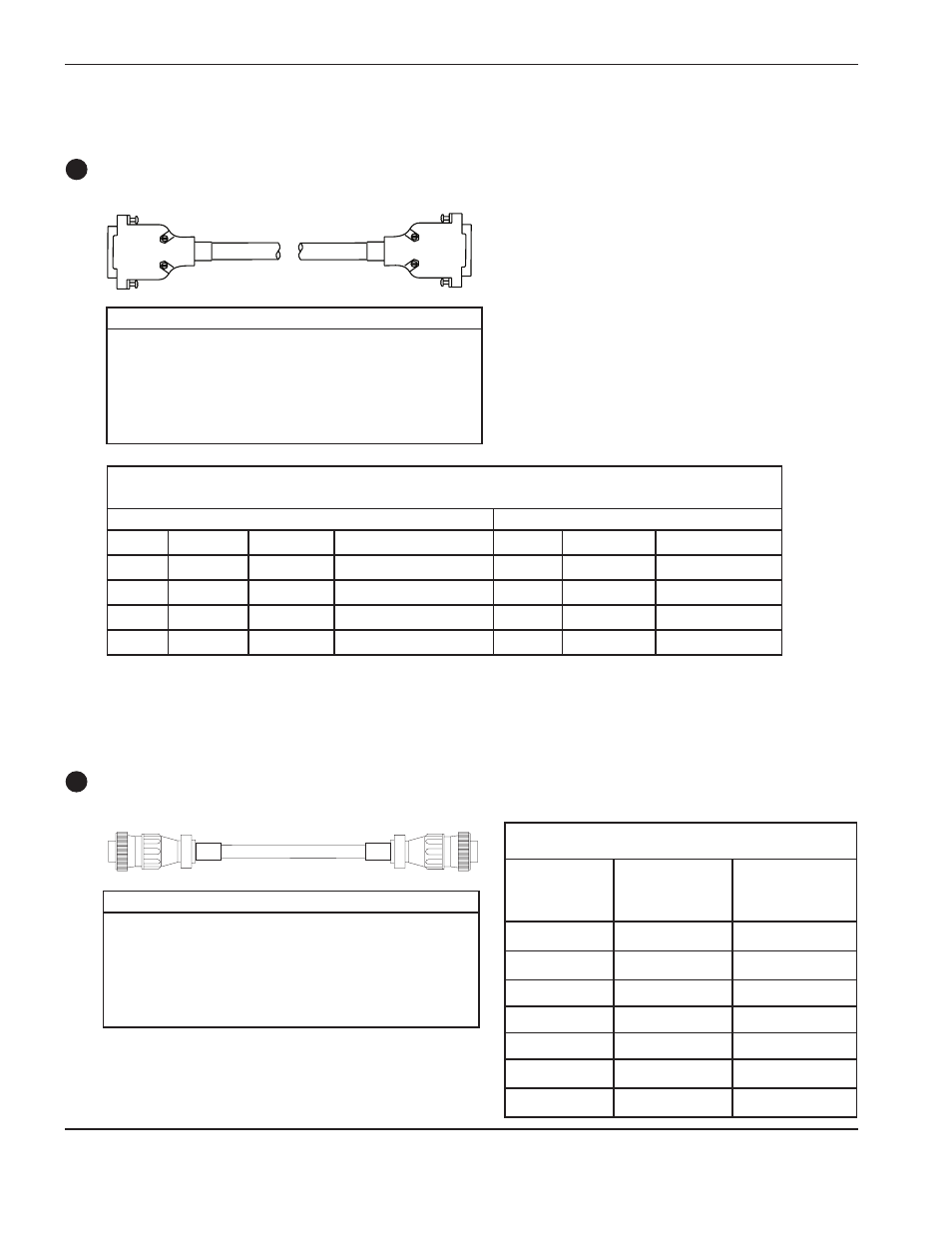

Кабели от первичного источника тока к системе выбора
Кабель связи системы выбора
Силовой кабель системы выбора
* Кабели под номерами 123784 и 123785 предназначены для
использования в системах, в которых система управления подачей газа
установлена на источнике тока
№ детали
длина
№ детали
длина
123784*
3 м
123841
20 м
123839
4,5 м
123737
25 м
123963
6 м
123738
35 м
123691
7,5 м
123739
45 м
123840
10 м
123842
60 м
123711
15 м
123843
75 м
№ детали
длина
№ детали
длина
123785*
3 м
123848
20 м
123846
4,5 м
123740
25 м
123964
6 м
123676
35 м
123674
7,5 м
123677
45 м
123847
10 м
123849
60 м
123675
15 м
123850
75 м
Список сигналов кабеля: первичный источник
тока — система управления подачей газа
Конец со стороны
источника тока
Конец со стороны
системы управления
подачей газа
Штырек №
Описание
Штырек №
1
120 В перем. тока —
под напряжением
1
2
120 В перем. тока —
возврат
2
3
Заземление
3
4
Не используется
4
5
Не используется
5
6
24 В перем. тока —
под напряжением
6
7
24 В перем. тока —
возврат
7
10
11
Конец с гнездами
к системе выбора
Список сигналов кабеля: первичный источник тока — система управления подачей газа
(9-штырьковые D-образные разъемы)
Конец со стороны источника тока
Конец со стороны системы выбора
Штырек № Цвет провода
Ввод-вывод
Описание
Штырек №
Ввод-вывод
Функция
2
Черный
Ввод-вывод
Шина CAN низкоскоростная
2
Ввод-вывод
Связь по сети CAN
3
Черный
Вход
Шина CAN заземление
3
Выход
Питание — земля
7
Красный
Ввод-вывод
Высокоскоростная шина CAN
7
Ввод-вывод
Связь по сети CAN
9
Красный
Выход
Не используется
9
Выход
Не используется
