Соединения резака
Подключение провода резака в сборе к резаку

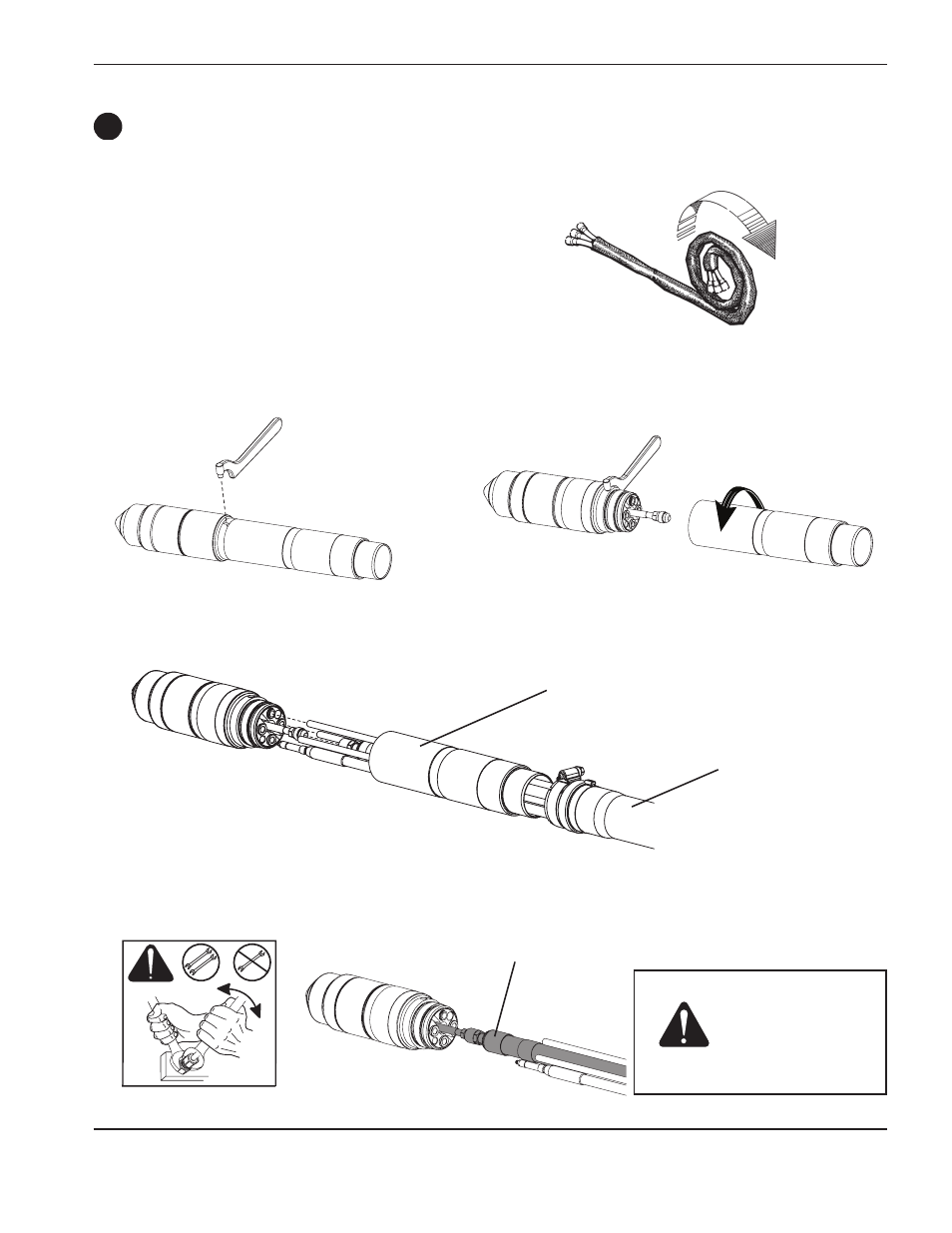

1. Отмотайте первые 2 метра проводов на ровной поверхности.
2. Удерживая резак в сборе на месте с помощью накидного ключа (104269), снимите соединительную муфту
с резака в сборе.
3. Оттяните оплетку и передвиньте муфту по проводам. Совместите резак со шлангами кабеля в сборе. Шланги
не должны быть перекручены. Для предотвращения перекручивания они соединены между собой.
4. Подсоедините возвратный шланг охлаждающей жидкости (красный).
Оплетка
Муфта
Шланг возврата охлаждающей жидкости
2WRENCHES
H
Осторожно! При подготовке
соединений
не допускается
использование
тефлоновой
ленты.
